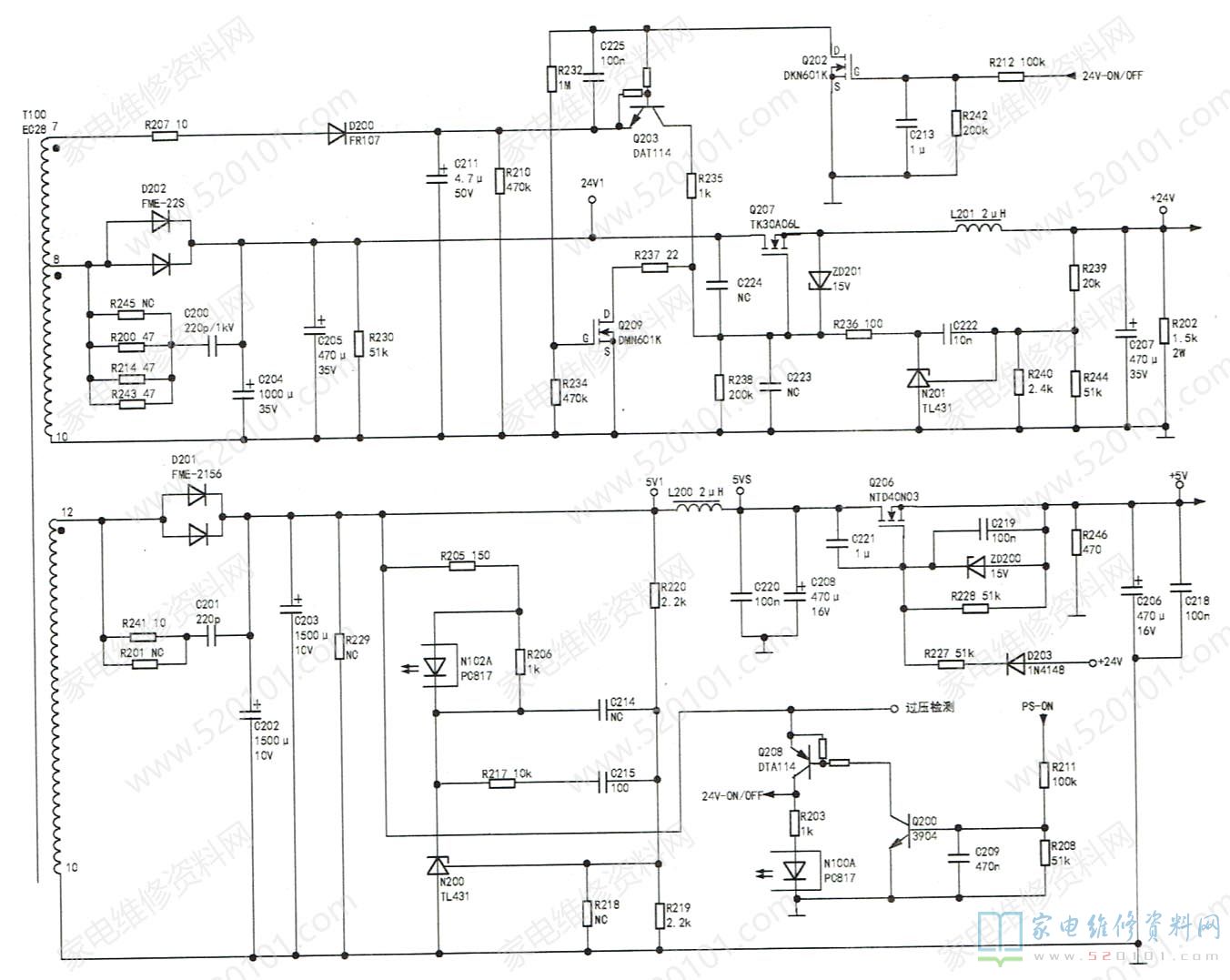

接修一台LT26630X(L22)型液晶彩电，指示灯亮，不开机。指示灯亮，基本可判定电源产生的5VSTB正常。此机采用的屏是LC260WXE-SBV2，电源组件为HSL26-3S02二合一-组件。测电源输出的5VSTB正常，但24V.5V电压却为0V，怀疑故障在24V形成电路或开/待机控制电路中，如图1所示。
待机时，D202、C205整流滤波产生的24V1电压虽接在Q207的D极，但因Q207 G极无供电而截止，此时+24V端为OV，背光电路停止工作。二次开机后，主板送来PS-ON高电平信号，Q200导通，Q208随即导通，Q208的c极输出24V-ON/OFF高电平，Q202、Q203导通，D200、C211整流滤波产生的直流电压通过Q203的e、c极给Q207 G极供电，Q207饱和导通，输出24V电压给主板和背光电路供电。同时，24V电压又通过D203、R227接入Q206的G极，Q206饱和导通，输出5V电压给主板小信号处理电路供电。经查Q202损坏，更换Q202后故障排另外，若测得24V输出电压为17V~19V时，应检查C222、N201、C207以及取样电阻R239、R240、R244等，其中C222易漏电。
