接修一台LT26630X(L22)型液晶彩电（LS30机芯），指示灯不亮，不开机。测主板待机5VSTB正常，主板去电源组件的开机电压为5V，但电源板输出的5V和24V电压都为0V，这说明电源板的主电源没工作。此机使用友达(T260XW04 V1 )屏，所配电源组件是R-HS107L-3HF01。

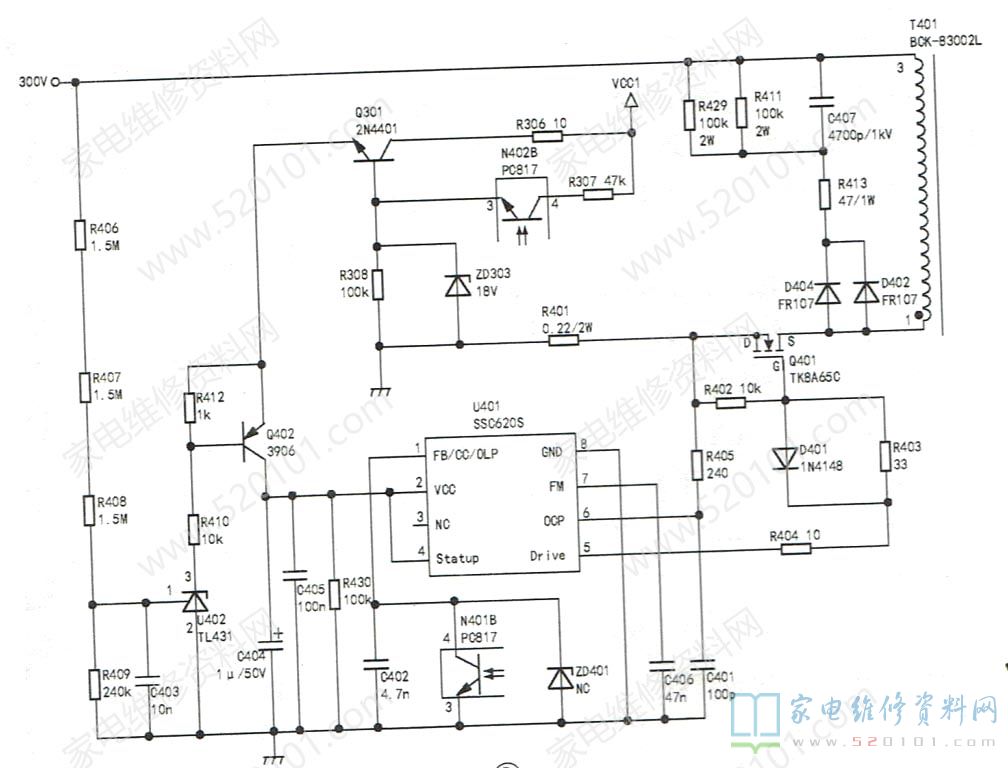

该机主电源由SSC620S(U401 )、Q401、T401等组成，如图1所示。测U401的②脚供电电压为0V。此电压由vCC1电压通过Q301稳压及欠压保护管Q402开/关控制后得到。测Q402的b极、e极电压均为18V，即Q402截止。Q402 b极接U402(TL431 )欠压检测电路，其工作过程如下:当AC 220V电压正常时，全桥产生的300V电压通过R406~R409分压给U402提供控制电压，U402导通，Q402饱和导通;当电网电压过低时，U402控制脚电压低于2.5V，U402截止，Q402也截止。实测U402控制脚电压只有0.5V(正常值约 2.5V)，检查外部电路 ，发现电阻R407开路，将其换新后开机，故障排除。
