长虹UD49D6000i液晶电视更换灯条后不亮的曲折过程

摘要：

最近接修一台长虹UD49D6000i液晶电视，此机器需要换灯条，换灯条过程不再多说了，大多数维修师傅都会。换好灯条后试机发现背光不亮，难道是背光电路有问题把我新换的灯条又烧了，也没看见背光闪亮一下，于是用点灯王测

     最近接修一台长虹UD49D6000i液晶电视，此机器需要换灯条，换灯条过程不再多说了，大多数维修师傅都会。换好灯条后试机发现背光不亮，难道是背光电路有问题把我新换的灯条又烧了，也没看见背光闪亮一下，于是用点灯王测试刚换好的灯条，还好新换的灯条是好的，那就是背光恒流电路有问题，接好灯条通电测量背光恒流输出电压只有一百零几伏，并且还慢慢下降，怪不得不亮呢，因为点灯王测试新灯条电压一档也有130V。

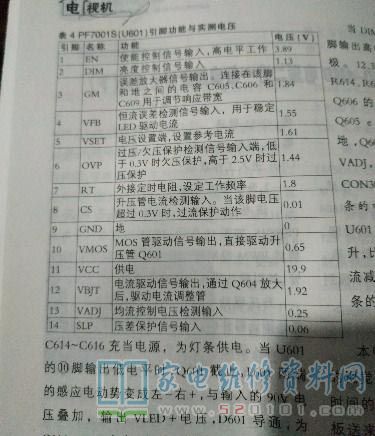

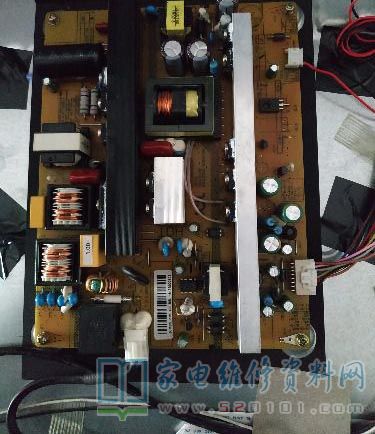

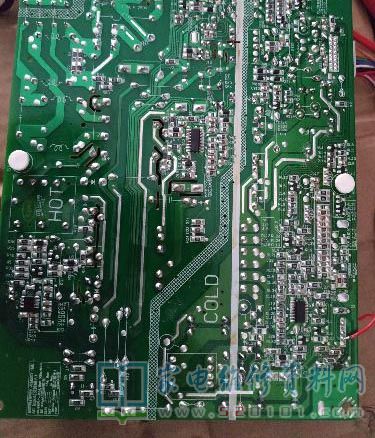

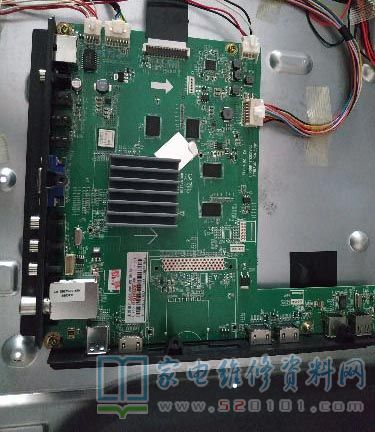

      先检查电源，测量电源输出的几组电压都正常，测量背光恒流芯片 PF7001S的11脚有12V供电，但背光芯片为什么不工作呢？先找背光芯片的资料，费了半个小时终于在2018年10期家电维修杂志找到PF7001S芯片的资料，对着资料测量背光芯片各脚电压，发现10脚升压驱动脚电压为零，1脚使能电压正常，6脚过压保护电压1.2V也在正常范围内，但2脚亮度控制电压为零，测量主板送来的亮度控制电压也为零，难道主板坏了，想起有些机型逻辑板到背光恒流电路有排线，逻辑板不工作背光电路也会不正常，但此机逻辑板和背光恒流电路没有排线，仔细一看我只插了电源板到主板的电源插头，其它的插头都没有插，会不会是逻辑板不工作主板不发出亮度调整信号呢？或许动态亮度控制是通过逻辑板到主板的总线信号传递的！

    插上上屏线开机，背光终于亮了，一个问题没想到，本次维修折腾一下午，之前很多液晶换灯条我都是只插一条电源信号插线，其他的插头都不插，免的有问题反复插拔搞断线，现在看来是要不同机型要不同对待才好，尤其是新型智能液晶电视，否则自己挖坑自己跳是很难跳出来的。
