长虹HSS30D-1M5电源板不通电的故障维修

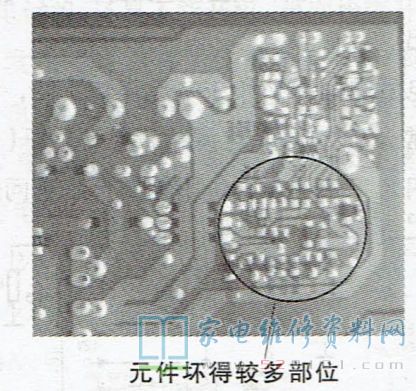

       接修一台长虹液晶电视，采用的是HSS30D-1M5电源板，此机器故障表现为不通电。此故障现象说明12.3V形成电路有故障，故障可能是12.3V负载问题，也可能是初级部分有问题。首先测量12.3V整流二极管D405和32V整流二极管D304的对地电阻，发现D304对地阻值较低，说明LED驱动电路或32V整流滤波电路有短路元件。顺路检查，发现LED升压功率管Q401对地短路，升压二极管D401短路，更换Q401和D401后故障排除。故障元件位置如图1所示。在后来的检修中，发现U101或ZD202(224)不良也会出现本故障。
