接修一台长虹55U1 (LM6E)液晶彩电(ZLS58G-i-1)，通电后指示灯亮，二次开机后有开机音乐，但背光不亮，黑屏。通电试机，测得主板输出的BL-ON、ADJ信号电压分别为4.8V、3.1V，这说明控制信号正常。测电源板(型号:DMTM5OD-1SF560-LLC )背光输出插座CON42中的LED+端电压为0V，断开灯条供电排线再测，LED+端电压仍为0V，判断LED背光驱动电路没有工作。

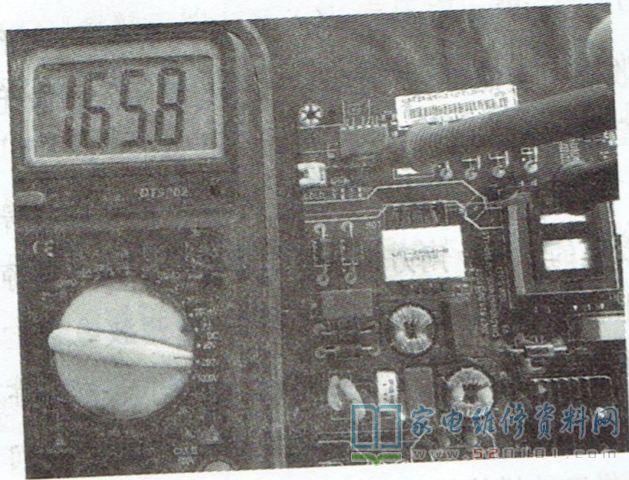

测UP401 (UCC25710)的①脚VCC供电为正常值12V，但②、③脚(驱动脉冲输出端)电压却为0V。检测UP401外围元件，发现QP102、QP105 (均为NPN型贴片三极管)击穿。换新后试机，UP401②、③脚电压约为1.1V，空载时LED+端电压约为165V，如图1所示。接上灯条开机，故障排除。
