长虹60Q3R液晶电视无声音但图像正常的维修

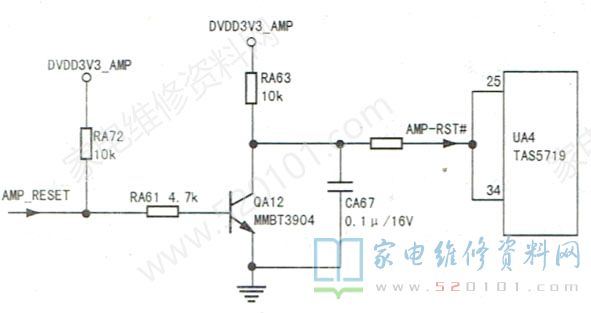

     接修一台长虹60Q3R型液晶彩电（ZLS69H机芯），图像正常，无伴音。图像正常，说明主芯片工作基本正常，判定伴音功放电路或喇叭有故障。测功放块UA4( TAS5719)的35、46脚12V供电正常，13、14、27脚3.3V供电也正常，19脚静音控制端也为正常的高电平，但25、34脚(复位端)为低电平，正常时应为高电平。系统对功放进行总线控制前，先输出高电平复位信号，经QA12倒相后输出低电平复位信号，通过25脚对UA4内的总线控制电路进行状态重置，如图1所示。

     随后系统输出低电平信号，UA4的25脚恢复成高电平状态，此电平也同时接入UA4 34脚内的耳机功放电路。测量QA12b极为低电平，正常，但QA12的c极也为低电平，异常。经查，发现电阻RA63开路。更换RA63后试机，故障排除。
