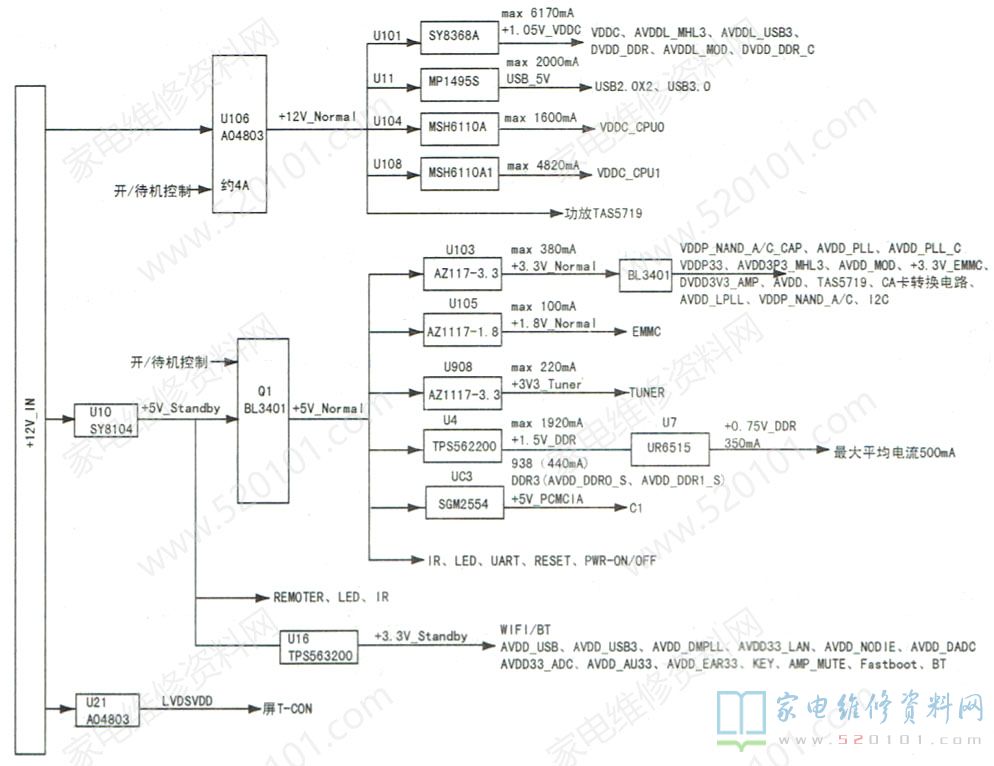

接修一台长虹55Q3R型液晶彩电（ZLS69H机芯），故障表现为三无。上电，测得主板插座J1200①~④脚的12V供电正常，但16脚开机信号(POWER _ON/OFF )为低电平，正常时应为高电平3V，由此判断主板有故障。该机主板的电压分布如图1所示。
测得U10(丝印号:JR6ZB，型号为SY8104)输出端(即储能电感L15端)5V电压仅1.1V。此电压不正常，则无3.3VSTB电压产生，控制系统不工作。测U10④脚输入12V正常，②脚(EN)外接电阻R48也正常，怀疑U10损坏。更换U10后试机，故障排除。
