长虹60Q3R液晶电视黑屏有声音的故障维修

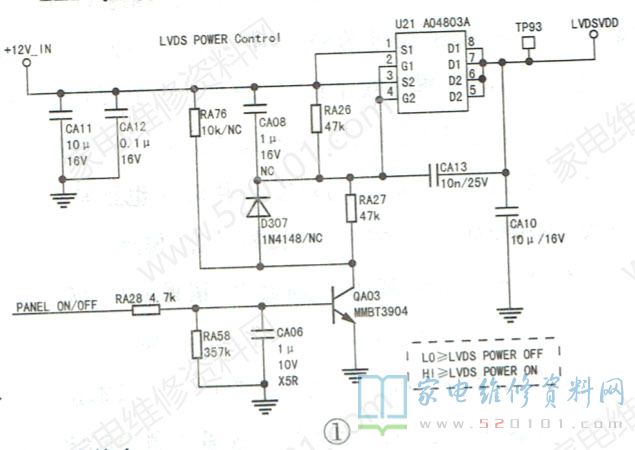

    接修一台长虹60Q3R型液晶彩电（ZLS69H机芯），黑屏，声音正常，表明主板图像通道及功放电路工作正常，故障部位应在TCON板或背光电路中。首先测量上屏电压供电块U21⑤~⑧脚电压为12V(如图1所示)，正常;然.后拔下上屏线再重新插上，并检查上屏插座JPA1信号通道，未发现异常。转向测量电源板(型号:HSL35/20S-1S52A7-L)，发现背光LED驱动电压为0V，但背光控制正常。继续测量，PFC电压为320V，说明PFC电路未工作。检查PFC电路，发现二极管D201(MUR460)击穿，失去升压作用，从而导致LED控制集成块U501①脚的PFC检测电压异常，U501无驱动脉冲输出，背光不亮。更换D201后开机，故障排除。
