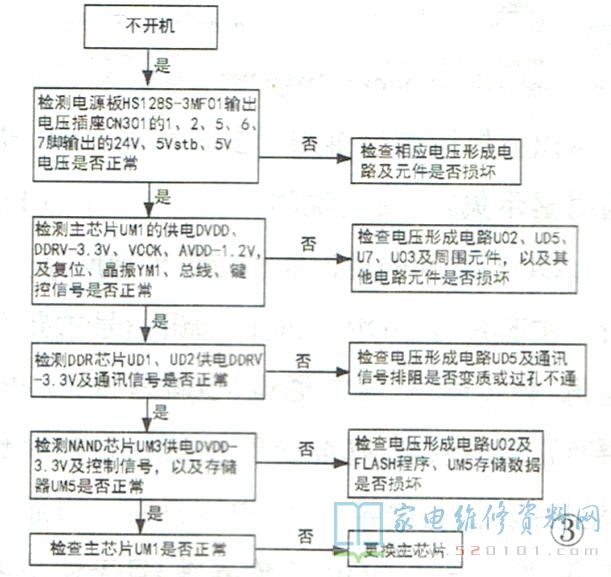

长虹LED32A4000i型(机芯:LM38iS )智能彩电，不开机，该型智能彩电黑屏故障检修思路如下，检修流程图如图3所示。(1 )检查电源板HS128S-3MFO1输出的电压是否正常;(2)检查主板上的主芯片MT5502基本工作条件(供电、复位、时钟振荡、总线、键控)是否正常;(3)检查主板上的DDR供电及与主芯片通讯信号过孔是否正常;(4)检查主板上的NAND FLASH供电及控制信号存储数据是否正常;(5)检查主板上的主芯片MT5502是否损坏。在实际维修过程中，不开机故障现象是非常普遍的，有的是电源板输出的电压异常造成，有的是主板电路硬件，包括软件程序出现问题，还有就是比较少见的显示屏(含逻辑电路、行列PCB板电路)发生故障引起等等。该故障仍可根据图3检修流程框图中的关键点电压，按照步骤对相应电路及元器件进行排查。
现在，市场上的智能电视日益增多，其维修量也随之加大，若再用以前的维修思维去检修智能电视，大多维修人员不仅会感觉耗时，而且会感觉费力，且起不到很好的维修效果。因此，本文根据笔者长期的维修总结，给大家讲解不开机故障时的快速检测的智能工具一串口打印工具: 电脑安装程序，并与主板连接打印工具，通过查看打印信息，快速判断故障点。采用MTK-PL2303升级工装和串口打印工具(也可采购编程器RT809H)，按照以下步骤连接及驱动安装:

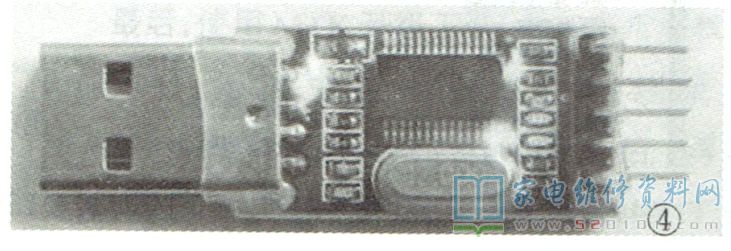

(1)将图4所示升级工装的U盘接入笔记本电脑的USB端口，VGA口接入主板的VGA输入端口;

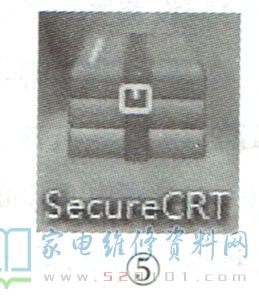

(2)点击图5所示的串口打印工具应用，按提示安装驱动;

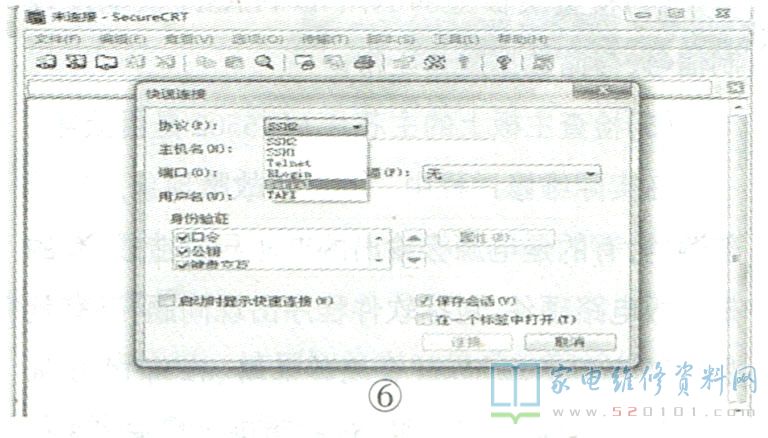

(3) 安装好后，打开SecureCRT，并快速连接，并设置相应参数。1 )协议:选择"Serial"，如图6所示。

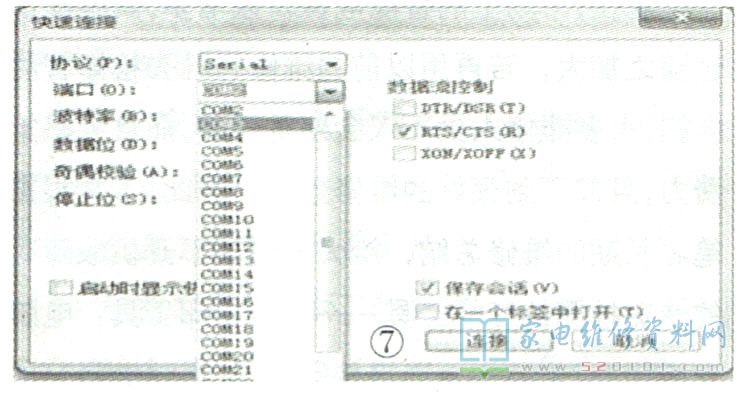

2 )端口:选择电脑本身的cOM端口。需注意的是，若cOM端口选择不正确，将无法正常使用，如图7所示。

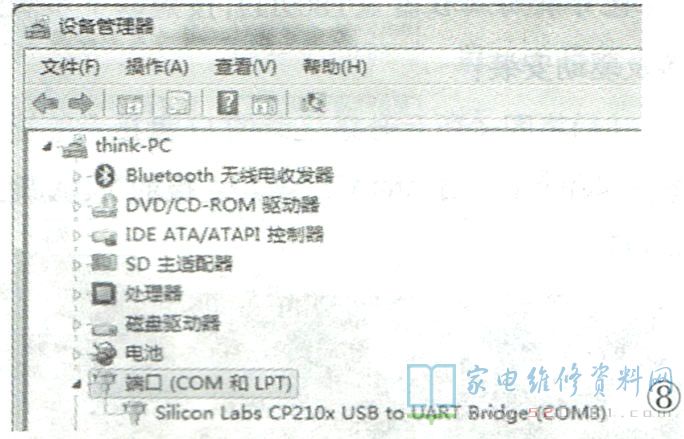

3)COM端口的查看方法:打开“我的电脑”，点击鼠标右键，选择“属性”，选择“设备管理器”，查看本机的端口，如图8所示。

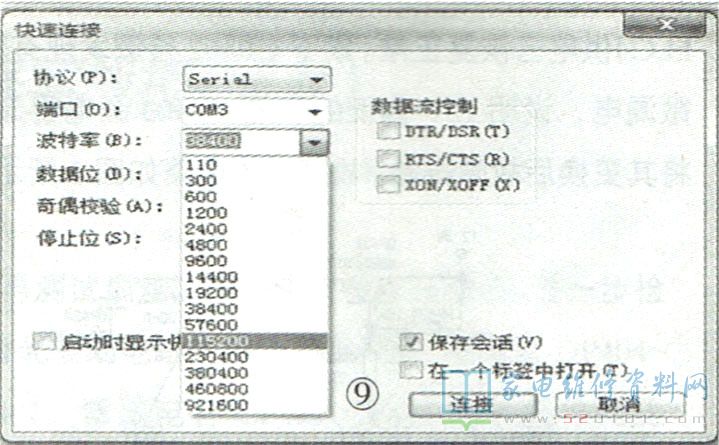

4)波特率:选择“115200”，并将RTS/CTS(R )前面的钩去掉，如图9所示。

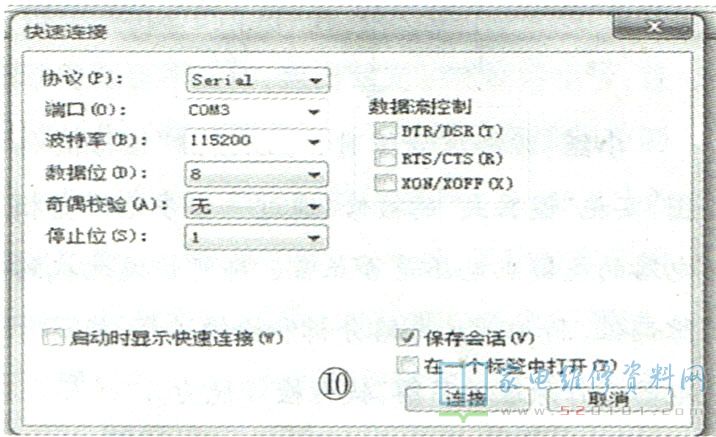

5)设置完成后，点击连接”，如图10所示。
6)利用串口打印工具，查看打印信息，寻找故障部位。

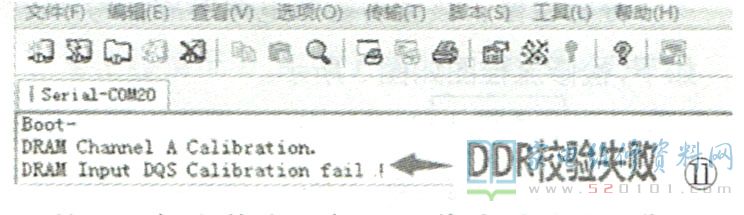

二次开机后，面板指示灯亮，但不开机，按照常规检修思路，首先检测主芯片的CPU工作条件(供电、复位、 时钟振荡、总线、键控均正常)，此时采用串口打印工具与电视连接，上电后打印信息显示如图11所示。
从以上打印信息得知:主芯片对DDR进行校验时显示失败，由此说明主芯片UM1与DDR(uD1/UD2 )之间的通讯信号应该出现问题。一般来讲，主芯片与DDR之间的通讯信号主要有地址通讯、数据通讯、控制通讯，也就是说，DDR除了要有正常的供电、基准参考电压外，还需要数据线、地址线、控制线等，它们中的任何一根通讯线不正常，都会导致DDR工作异常，且无法与主芯片进行通讯传输，造成整机不开机。对此，该故障要么是主芯片UM1与DDR(UD1/UD2 )的通讯排阻变质，要么是通讯信号中的过孔不通，这也是该故障现象最常见的原因。

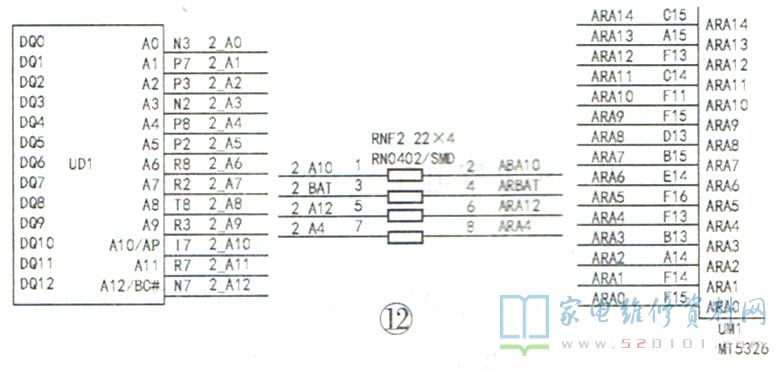

通过采用数字三用表极管挡反向 (红表笔接地，黑表笔测量)对比检测，主芯片UM1与DDR的UD1、UD2之间通讯信号的过孔阻值(差不多400Ω~450Ω左右)基本正常，后仔细检测发现主芯片UM1与DDR的UD1之间的通讯排阻RNF2 (22x4) 中的一个电阻222已变质为113k，造成地址信号受阻，无法有效地使DDR与主芯片正常通讯。更换相同阻值22Ω的排阻后故障排除，再次查看打印信息也显示正常了。故障部位如图12所示。
小结：通过检测检修流程图中的关键点电压，能快速判断故障范围和部位。采用现在比较流行的智能打印工具，连接电视端口，查看打印信息，同样也能快速判断故障点，从而大大缩短维修时间，提高维修效率。
