长虹43N1液晶电视指示灯不亮且不开机的维修

2022-06-28 17:35:05  阅读 576 次 评论 0 条
摘要:

接修一台一台长虹43N1型液晶彩电(ZLS53GI2机芯),上电后指示灯不亮,不开机。分析检修:通电测量12V电压整流二极管DP305负极电压为0V,断电测量12V输出端对地无短路现象。上电测量电源芯片UP

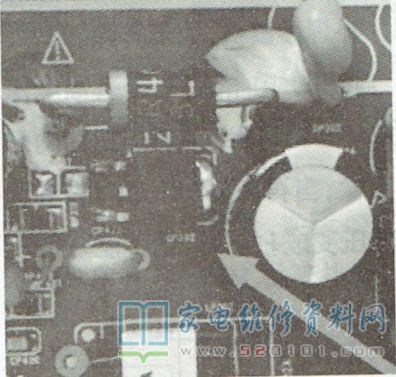

     接修一台一台长虹43N1型液晶彩电(ZLS53GI2机芯),上电后指示灯不亮不开机。分析检修:通电测量12V电压整流二极管DP305负极电压为0V,断电测量12V输出端对地无短路现象。上电测量电源芯片UP101的⑤脚供电端电压约为11.4V,整流二极管DP303、DP301负极输出的.背光电压均为0V。断电测量,发现DP303、DP301后级负载短路。在路检测,发现开关管QP202短路,如图1所示。换新QP202后试机,故障排除。

长虹43N1液晶电视指示灯不亮且不开机的维修 第1张
