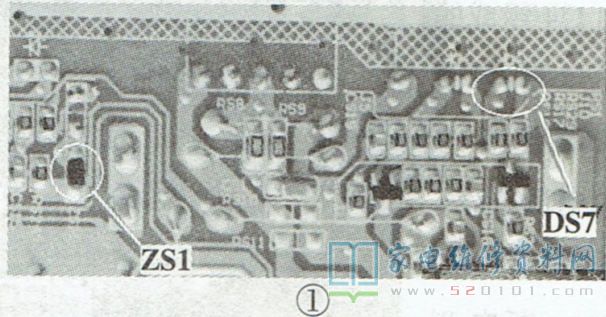

接修一台长虹49D3000iD 型液晶彩电(ZLM61H-i机芯)，热机后自动关机。在故障出现时，测得12V待机电压正常，但电源板(型号:JCM50D-MM (-5)430)上的PFC电压只有308V，即PFC电路未工作，怀疑电源进入了保护状态。测量保护控制三极管QS2的基极电压为0.7V，由此确认电路进入了保护状态。断开保护电路中的二极管DS7试机，图像、声音均正常，看来故障系保护电路误动作所致。根据经验，判断保护电路中的二极管DS7、ZS1热机漏电，如图1所示。更换这两只二极管后试机，故障排除。
