接修一台长虹LT32620A液晶电视，故障表现为开机后背光不亮，无图像，但伴音正常。该机电源二合一板的型号是FSP160-3PI01（图纸），液晶屏型号为LC320WXE-SBB1(背光源为12根EEFL灯管)。在开机瞬间，用示波器探头靠近高压变压器，未见高压的感应信号波形，说明逆变电路未工作。对逆变电路的工作条件进行测量，首先测插件CN202的BL-ON(背光开1关控制)高电平和VIPWM(亮度调整)电压均正常，接着测量开关电源送至逆变电路的+24V和+380V供电也正常，判断故障在逆变电路。

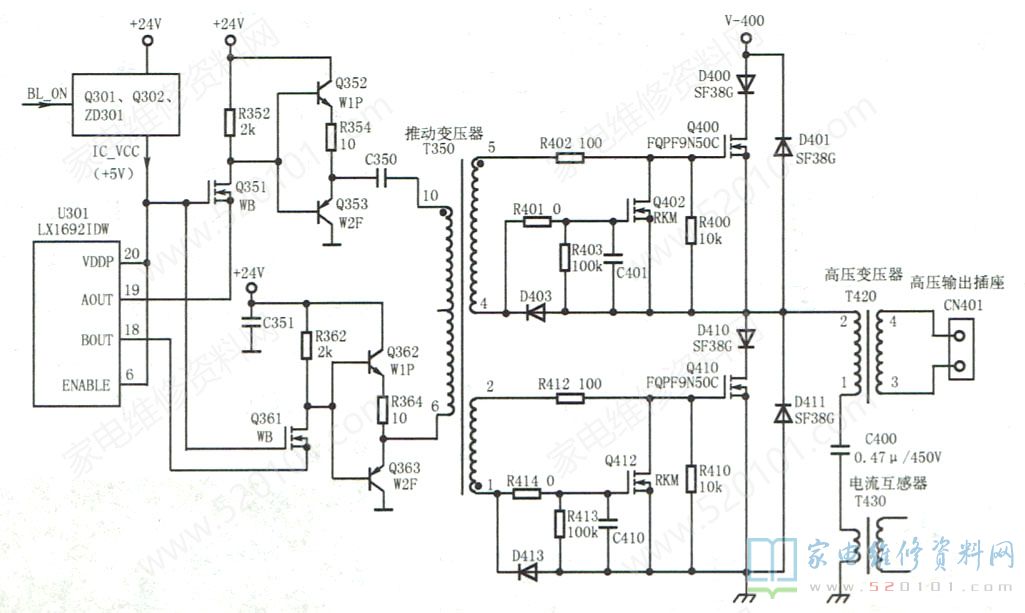

该二合一板的逆变电路主要由振荡控制、激励、功率放大电路三部分组成，其简化电路如图1所示。振荡控制电路以LX1692IDW(U301 )为核心构成，其供电及使能控制电路由Q301、Q302、ZD301组成。开机后，电源电路输出的+24V及高电平BL _ON信号均加到该电路，+24V电压经降压、稳压后产生+5V电压，加到U301的20脚(IC供电输入端)和⑥脚(使能控制端)，其18、19脚输出驱动信号，送到由Q351~Q353和Q361 ~Q363与推动变压器T350组成的半桥式激励电路，放大后的脉冲信号由T350耦合到功率放大电路。T350主要起信号耦合与“冷/热地”隔离作用，它有两个次级绕组，由于两个次级绕组的匝数相同，同名端的接法不同，因此两次级绕组可输出相位相反幅度相等 的信号，用于驱动两只极性相同的功率管。Q402 、Q400、Q412、Q410 等元件组成半桥式功率放大电路，Q400、Q410是功率输出管，都是N沟道的MOS管;Q402、Q412等组成灌流电路，在Q400、Q410 截止期间，泄放Q400、Q410结电容上储存的电荷，起保护功率管的作用。
T420是高压变压器(该二合一板只有一只高压变压器)，工作时，其次级感应产生高压的高频方波，在变压器漏感及回路电容组成的LC谐振电路作用下，输出正弦波高压，经高压输出插座CN401供给屏内的12只EEFL灯管。

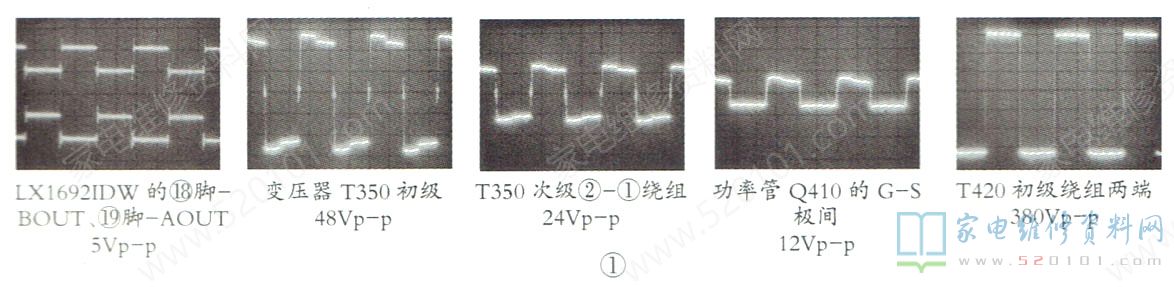

上电，测量U301的20脚和⑥脚有5V电压，激励电路+24V和功率放大电路+380V供电均正常。为了迅速缩小故障范围，用示波器测关键点的波形(需注意的是:由于逆变电路不能正常工作，保护电路会使逆变电路工作3s左右后停止工作，所以检修时可反复开、关机，在开机瞬间进行测量)。先测量U301的18脚和19脚均有5Vp-p 左右的驱动信号输出(图1中标出了逆变器正常时关键点的波形)，说明前端的振荡控制电路能启动工作，故障在后续电路。往后继续测量，测T350⑥-10脚之间有48Vp-p 左右的脉冲信号，⑤-④脚之间和②-①脚之间均有24Vp-p左右的脉冲信号，说明激励电路正常:接下来测量T420初级②-①绕组的波形，发现无脉冲波形，由此判断功率放大电路有故障。对这部分电路进行检查，发现上臂功率输出管Q400的G-S极间无脉冲信号，而下臂Q410的G-S极间有12Vp-p左右的脉冲信号，说明上臂功率管Q400及相关电路有问题。断电后，采用电阻测量法进行检查，在路测量限流电阻R402没有开路，测量Q400的G-S极间电阻只有几欧，怀疑Q400的G-S极间击穿短路，但将Q400的G极从电路中焊开后，测管子的G-S极间并没有击穿短路现象，说明是连接在Q400 G-S极的其他元件短路。Q400 G-S极之间的外接元件存在短路故障最大可能就是Q402的D-S极短路。在路测量Q402的D-S极阻值只有几欧，将Q402焊下，重测Q400 G-S极两焊点之间的电阻上升到10k2左右，说明故障在Q402上。检测其他相关元件(D403 R403、R400等)没有损坏。重新将功率管Q400的G极焊好，接下来是找管子来更换Q402。
Q402是丝印号为RKM的贴片效场应管，型号是RK7002BM，N沟道，参数为0.25A.60V，SOT-23封装，日本罗姆半导体公司生产。查阅电路图集，发现长虹R-HS140P -3HFO1二合一电源板的逆变器功率放大电路结构与图1电路相似，该板灌流电路使用的贴片场效应管丝印号为K7K，型号是DMN601K7，N沟道，参数为0.3A、60V、0.35W，SOT2-3封装。分析认为可用K7K代换RKM。代换后通电试机，背光灯正常点亮，故障排除。
在日常修理中，逆变器功率放大电路中的灌流电路发生故障的情况较少，检修中易忽略其检测。下面小结一下灌流电路的故障特点。
在激励信号为正半周时，R402 和R412起到限制Q400和Q410栅极等效电容的充电电流的作用，其阻值一般在几十欧姆到1002。若该电阻开路，功率管始终截止，即不工作;若阻值变大，会造成功率管激励不足，时间长了会烧功率管。
R400和R410是Q400和Q410的关机栅极电荷泄放电阻，接在MOS管的G、s之间。关机后，MOS管栅极存储的电荷通过此电阻迅速释放。为保证电荷的迅速释放，泄放电阻的阻值不可太大，一般为5k2至几十千欧姆。若泄放电阻开路，会造成MOS管损坏。
Q402和Q412的作用是在Q400和Q410 截止时，为Q400和Q410极间存储的电荷提供放电回路。若Q402和Q412开路，会导致Q400和Q410损坏;若Q402和Q412的D-S极击穿，Q400和Q410因栅极无脉冲信号输入而截止，即功率放大电路不工作。
