背光类故障通常指用户使用遥控器开机后，还能听到伴音，这说明主板在工作，屏上无图像应是主板无正常的图像数字信号输往TCON板，或TCON板没正常驱动信号去驱动屏行列电极，还有可能是TCON板正常工作，但背光电路没有提供正常电压给背光灯，也有可能是背光灯自身的故障。检修时先拆开电视，观察屏漏光孔处有无光，即可确定故障是在主板与TCON板组成的图像通道，还是在背光部分。下面通过几个典型故障来说明检修背光不亮故障的方法。
例1:开机后背光时亮时不亮。

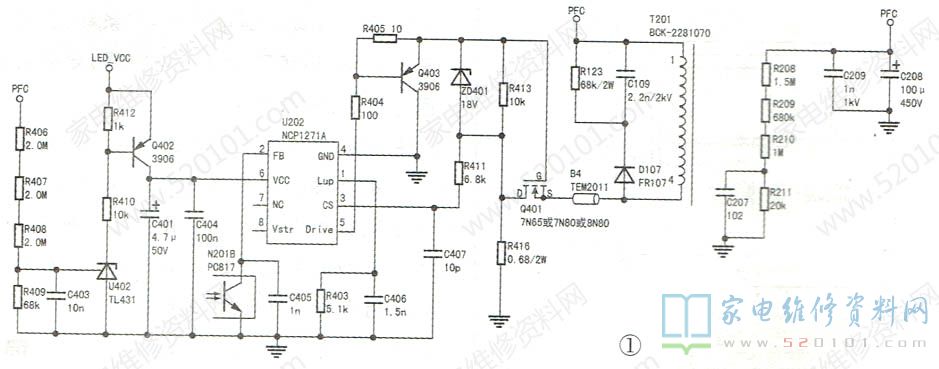

分析检修:该机属于LM38IS 机芯，电源板编号为HSM35D-1MA 400， 背光控制IC为NCP1271A(U202)，如图1所示。
U202⑥脚供电三极管Q402受PFC电压控制，PFC电压经R406~R409分压，当分压所得电压超过2.5V时，U402导通，Q402因b极电压低于e极而导通，U202⑥脚得电工作。上电测得U202⑥脚电压不稳定，同时测得PFC电压为362V(偏低)。于是检查PFC稳压后试机，故障依旧。继续检查，发现C207对地阻值异常，更换C207后试机，故障排除。
例2:故障现象同“例1”。

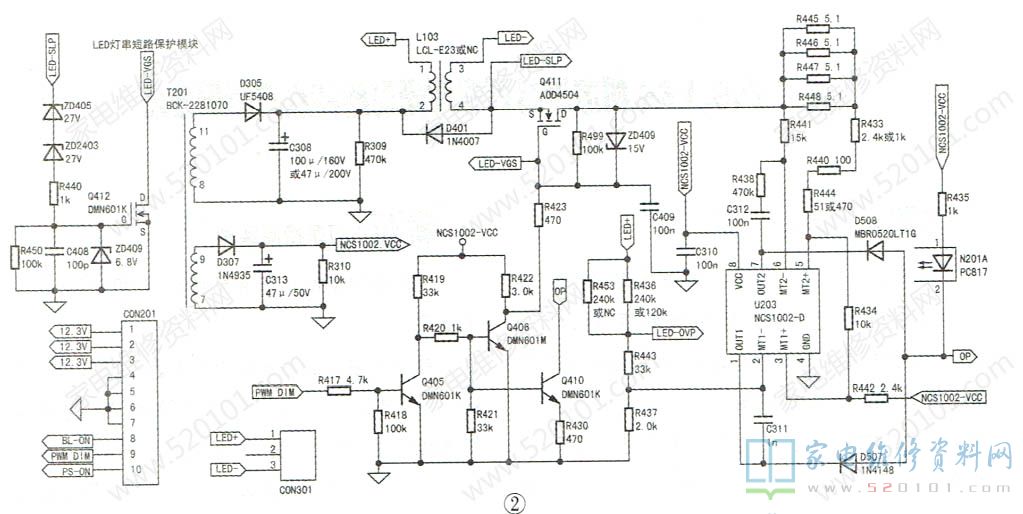

分析检修:检测上例所述电压均正常，怀疑灯串软击穿引起灯串短路保护电路启动。该机灯串保护及灯电流恒定控制电路如图2所示。Q412 G极所接ZD403、ZD405等元件组成灯串短路保护电路。当灯串短路时，灯串LED-极电压上升，即LED-SLP电压瞬间上升，ZD403、ZD405击穿，Q412饱和导通，Q411因G极电压为低电平而截止，灯串不发光，以防止电源芯片和其他灯珠过流损坏。检查Q412及其外围元件，均正常，怀疑屏内灯珠有问题。拆开屏检查，发现灯串间连接的插座虚焊。补焊后试机，故障排除。
例3:背光时亮时不亮，且声音时有时无。

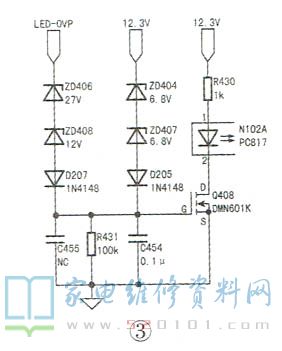

分析检修:测U202⑥脚电压不稳定，将U402②、③脚短接(参见图1)， ⑥脚电压仍不稳定。⑥脚供电来自主电源(控制芯片为NCP1251)T101第二绕组整流产生的vcc电压。检修时发现，接通电源不能二次开机，主电源输出的12.3V电压(测试点为插座CN201的①~③脚，参见图2)稳定;二次开机后，PFC电压在300V与385V之间跳变，CON201①~③脚的12.3V也不稳定。在CON201①~③脚与⑧~①脚间跨接一只470k电阻，测量cON301①脚(LED+ )电压背光正常时为140V，背光不亮时为0V，怀疑主电源处于过压保护临界状态。背灯供电及12.3V供电过压检测电路如图3所示。
监测D207、D205正端电压，发现D207正端电压高于0.6V，这说明灯串供电有过压现象。过高的LED+电压击穿了ZD406 、ZD408，使Q408饱和导通，在光耦N102的作用下，NCP1251进入保护状态，从而引起主电源、PFC电路及背光电路停止工作。检查图2中的R436、R437、R443等元件，均正常。继续检查，发现供电插座cON201插头虚接，重新插入后试机，故障排除。
例4：瞬间背光很亮，随后黑屏，但伴音一直正常。
分析检修:上电，测试LED+电压，发现开机瞬间该电压迅速从一较高值降为0V。测试U202⑥脚12V供电正常，但其他脚电压均不正常。检查U202②脚外的FB电路、③脚外的CS电流检测电路及⑤脚外的驱动电路均正常，怀疑故障因NCS1002-D(U203)检测电路异常引起。
分析U203在电路中有两大作用: 一是灯串恒流控制。灯串阴极电流通过R445~R448建立电压，此电压通过R441接入U203的⑥、⑦脚，参见图2。
U203 的⑥脚为IC内误差比较器的反相输入端，⑤脚为正相输入端。15V电压经⑤脚外接电阻分压得到2.5V基准电压。⑥脚电压变化直接影响⑦脚输出电流大小，当灯较亮，⑥脚电压超过2.5V时，⑦脚输出低电平，D508导通，光耦N201导通能力增加，U202②脚电压下降，U202工作频率下降，加在LED灯串上的电压下降，灯串发光亮度下降，达到灯串恒流控制的目的。二是LED+电压稳压控制。LED+电压经R436、R437、R443分压后接入U203②脚。U203③脚为IC内一比较器的正相输入端，外接分压电阻对NCS1002-VCC分压，得到2.5V固定电压，与②脚(反相端输入)的LED+取样电压比较。若②脚电压超过2.5V，则①脚输出低电平，D507导通，通过N201使LED+电压下降，达到LED+电压稳压控制的目的。
若上述灯串恒流或LED+电压稳压控制异常，则不能控制以U202为核心的LED+供电形成电路，LED+电压大幅上升，从而导致保护电路动作。对这两部分电路进行检查，发现电阻R441已开路，更换R441后试机，故障排除。
