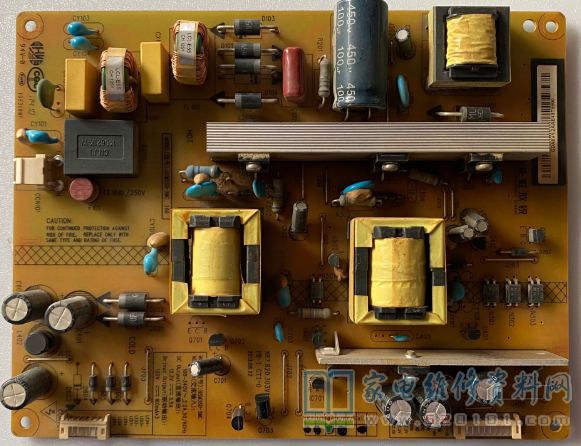

接修一台LED48C2080I型液晶彩电(ZLM41机芯)，故障表现为不开机。通电试机，指示灯亮;遥控开机，指示灯闪烁几下就灭了。此时测量电源板输出电压均为0V，判定故障在电源板上。待机时，测电源板输出+12V正常，二次开机后12V降为0V，判断电源板保护了。去掉LED驱动高压保护隔离二极管D710(1N4148)后试机，故障排除。
进一步分析认为：LED驱动高压保护电路(OVP)还有问题。除去电阻R713、R716下面的红漆，并适当加大R713的阻值后试机，故障彻底排除。
