长虹LED43D7200i液晶电视黑屏的故障维修

         一台长虹43D7200i型液晶彩电，二次开机后黑屏。拆机检查，实测主板插座CON501中的+12V电压正常。按“开机”键后，PS-ON端电压由0V升为3.6V，BL-ON 端电压由0V升为4.78V，PWM-DIM端电压由0V升为3.05V，过一段时间后降为0.97V。同时，实测背光输出插座CON4中LED+端对地电压为101.8V，但背光不亮。看来主板已发出了开机指令，怀疑故障系屏内LED灯串开路所致。拔下背光插头cON4，红线为LED+，白线为LED-。用点灯器检测，背光仍不亮，由此判断LED灯串有问题。

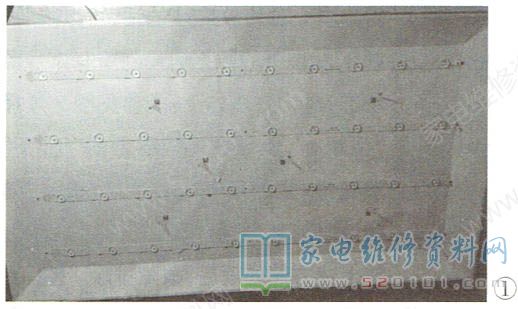

        小心拆开液晶屏，发现屏内有4根灯条，每根灯条上有9只灯珠，共36只灯珠。用点灯器检测，有一根灯条开路。为保证可靠，决定将四根灯条全部换新。购买本型机灯条。新品为10灯珠灯条。先拆去旧灯条，然后将新购灯条按原位置粘贴好，如图1所示。

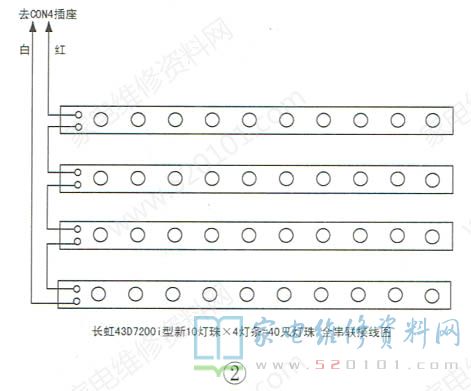

        最好按图2所示串联4根灯条。焊接好后，用点灯器测得灯条电压为112V。装好液晶屏后，通电试机，故障排除。
