长虹LT2470F液晶电视无法开机的故障维修

摘要：

接修一台长虹LT2470F液晶彩电(机芯是LSC29WX)，上电后面板红灯亮，遥控键控都无法开机。该机电源板输出两路电压:一组是STB5V，上电就有;另一组是12V，需二次开机(即主板发出高电平STB信号)

     接修一台长虹LT2470F液晶彩电(机芯是LSC29WX)，上电后面板红灯亮，遥控键控都无法开机。该机电源板输出两路电压:一组是STB5V，上电就有;另一组是12V，需二次开机(即主板发出高电平STB信号)后才有。上电测得电源板输出的STB5V电压正常，但主板输出的STB信号始终是低电平，说明问题在主板上。

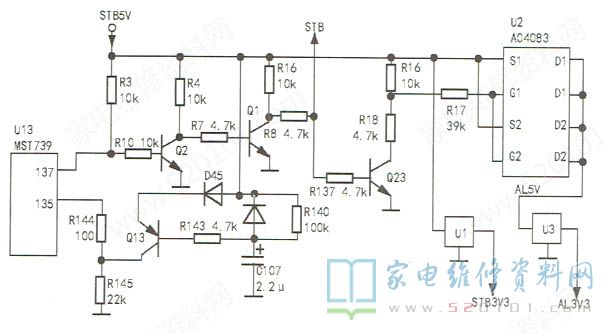

     检查CPU的正常工作条件:测U1输出的3.3V电压正常，晶振也正常，接下来检查复位电路，如图1所示。U13的135脚是复位脚，上电时由于C107两极电压为0V，Q13导通，U13的135脚为高电平。同时，STB5V电压经R140给C107充电，当Q13的b极电压升至一定值时，Q13截止，U13的135脚为低电平，复位过程完成。开机时测135脚电压，电压有从高到低的变化，这说明复位电路也正常。
     上电后测FLASH存储器(MX25L04)的⑧脚供电电压为0V，明显异常。U3是存储器的供电稳压器，它的输入电压由U2控制。U2内含两只P沟道场效应管(这里两只场效应管并联)，其G1、G2极电压受Q23控制。二次开机时，U13的137脚变为高电平，Q2导通、Q1截止，STB信号变为高电平，电源板输出12V电压。同时，Q23导通，使U2的G1、G2极变为低电平，U2导通，给存储器供电。
     上电检测，二次开机时，U13的137脚电压升高到3.3V，这说明CPU工作正常，问题在Q1、Q2电路中(因为前面測得STB一直为低电平)。测Q2的b极电压为0.7V(偏置电压正常)，但c极电压却为3.2V，判断Q1损坏，换新后故障排除。
     本机启动过程有点特殊，大多数机器，上电时CPU会对电路进行自检，自检正常后进入待机状态或直接开机，这个过程中CPU是需要FLASH存储器配合的，所以该存储器的电源和CPU供电一样，上电就有的，如果存储器没有电源或工作不正常或数据错误，面板指示灯根本不亮，也无法完成自检程序。但本机存储器电源是要CPU发出开机指令后才有的，如果前面检查时没有对该电源进行检查和对线路分析，误认为是存储器数据错误不开机而进行升级或烧写数据等，恐怕要大费周章了。
     值得一提的是，用指针式万用表在路测量原Q2的b-e、b-c结电阻均正常，拆下来检测也无异常，线路板也没有虚焊或漏电现象，估计系Q2的性能变差所致。
