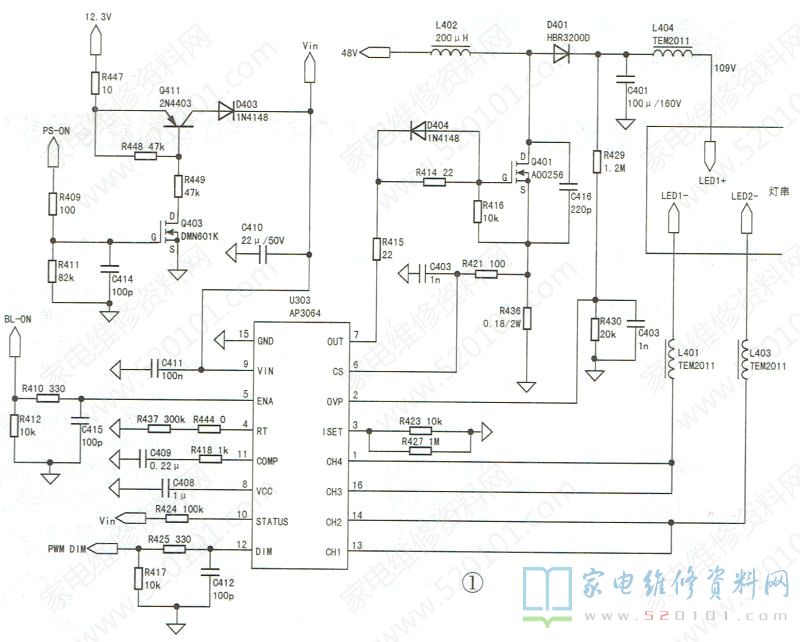

在长虹液晶彩电中，背光控制芯片采用AP3064的典型应用电路如图1所示。AP3064( U303 )①、16脚分别为灯串③、④阴极电压检测端，13、14脚分别为灯串①、②阴极电流检测端。U303 通过对四串灯电流的检测，调整⑦脚输出的驱动脉冲宽度，以改变储能电感1402中的磁能，即改变由L402、Q401、D401、C401组成的自举电路的输出电压(加在灯串①~④上的电压)。正常工作时，加在灯串上的电压为101V，U303的引脚功能与实测电压见表1。
例1:一台LED39C20801型机，开机后有伴音，但背光不亮。
分析检修:测试背光板输出的LED+电压为35V，正常时应为76V，由此判定背光电路没有工作。此机背光电路与图1基本相同，不同之处在于本机背光电源供电为35V。测量的插座CN201的⑧~10脚(BL-on、PWM DIM.PS ON)电压都正常，但U303⑨脚供电为0V，由此判定故障在Q403、Q411组成的开/关控制电路中。将Q403的D、S极短路，⑨脚电压仍不正常，但Q411的e极电压正常。检查Q411外围电路，发现电阻R449开裂，更换R449后，故障排除。
例2:机型及故障现象与“例1”同。
分析检修:上电测量，LED+电压仅为36V，插座cON201⑧~10脚及U303⑨脚电压均正常，但u303③脚电压为2.5V，已高于过压保护阈值2.0V，同时10脚为低电平。检查②脚外接的电压取样电阻，发现R430虚焊。补焊R430后开机，故障排除。
例3:一台LED42C2051i型机，屏幕上半部图像亮度正常，下半部图像偏暗。
分析检修:测插座CON202①、②脚(LED+)电压均为101V，正常。通电观察，发现屏下部的4根灯串不亮。经查，灯串插座接触不良。重新处理插座连接点后通电，故障排除。
例4:一台LED42C2051i型机，开机后背光亮一下就熄灭。分析检修:上电测量U303⑨脚(12V供电)、⑤脚(使能)、12脚(DIM)及⑧脚电压均正常，cON202①、②脚输出的LED+电压在开机瞬间上升，然后又迅速降为45V;监测10脚(STATUS)电压，迅速由高电平变为低电平，由此推断该故障因保护引起。检查U303③脚及⑥脚外接电阻均正常，怀疑故障在背光灯组中。将cON202插座中的两路LED-短接一起开机，背光亮，但屏下半部背光亮度明显不足，由此判定屏下部灯条有故障。拆屏检查，发现第三组灯串中有两只灯珠发光暗，更换这两只灯珠后试机，故障排除。
例5:一台LED42C2000iD (LR1Y)型机，背光不定时自动熄灭。
分析检修:检查AP3064②、⑥脚外围元件未发现异常，监测IC供电EN.DIM脚电压均正常。根据经验，LED灯板插座cON202接触不良会引发此类故障，但检查未发现异常。故障会不会因IC②脚电流设置出错引起呢?检查②脚外接电阻R423、R427，发现R423已由13k变成了25k。更换R423后试机，故障排除。
