长虹55U3C液晶电视不开机的故障维修

2022-04-29 21:26:02  阅读 554 次 评论 0 条
摘要:

接修一台长虹55U3C型液晶彩电,故障表现为上电后“三无”。拆机检查,测得保险管FP101(T5A/250V)已开路,这说明电源初级短路。在路实测,发现电源板上场效应管QP206、QP204 ( 均为MDF

     接修一台长虹55U3C型液晶彩电,故障表现为上电后“三无”。拆机检查,测得保险管FP101(T5A/250V)已开路,这说明电源初级短路。在路实测,发现电源板上场效应管QP206、QP204 ( 均为MDF5N5OF型)已短路。根据线路分析,这两只场效应管应该是背光供电功率管。找来两只FQPF7N60(7A/600V)型场效应管换上。接着检查背光供电整流二极管DP404~DP407(四只肖特基二极管,型号均为SR3200),发现DP406短路,用SR5200型二极管换上,再更换保险管后通电试机,图像、声音均正常,这时测得背光电压输出插座cCON402的电压为150V~153V。试机不足1小时,再次三无。

     经查,新换的两只场效应管短路,保险管开路,四只肖特基二极管中一只短路。将四只肖特基二极管全换为SR5200,场效应管QP206.QP204换用FQPF12N70 (12A/700V),更换保险管后通电试机,故障排除。

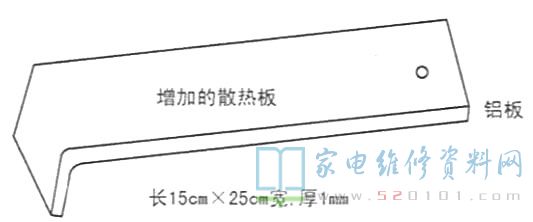

开机十多分钟后,手摸QP206、QP204发热严重,于是决定增加散热板。找来一块1mm厚15cmX25cm的铝板,一端 钻一个中35mm孔,另一端弯折二三厘米,如图1所示。

长虹55U3C液晶电视不开机的故障维修 第1张

      安装时,将弯折部分紧贴电视后壳铁板,以帮助散热,并在散热板的两头均匀涂上导热膏,最后用螺钉将散热板压紧在QP204、QP206表面上。经过上述处理后,QP204.QP206的表面温度大为下降,试用三四小时一切均正常。另外,打开该机设置菜单,发现背光亮度值为“100" ,图像亮度值较小。为提高电视的可靠性,将背光亮度值设为“75”,图像亮度值调整为中间值,图像亮度对比度正 常,这时测得整机电流下降约0.1A。

      编后语:故障机的QP204、QP206原型号为MDF5N50F,换用FQPF7N60或FQPF12N70后发热严重,究其原因,应是新换管的导通电阻Ros大于原管的Rds,本文采用增加散热片进行降温处理,实属无奈之举,建议换用Rds小的场效应管,从本质上提高产品的可靠性。
