接修一台长虹LED32C2JDi液晶电视（ZLM41G-ij机芯），故障表现为通电后指示灯亮，二次开机无任何反应。测主板插座J1①脚(STB)为高电平4.3V，说明主板可以输出开机控制信号，主板待机控制系统电路正常。再测播座J1②脚(BL-ADJ )背光亮度控制电压为0V，③脚(BL-ON/OFF )背光启动控制电压为0V，测上屏插座JP8 27~30脚也无上屏电压，由此推断由主芯片.FLASH和EPROM组成的核心控制电路没有工作。根据维修经验，先检测核心控制系统的供电，测DC-DC转换电路中的U6、U01、U02、UD3、U11输出电压，发现U6有+12V的电压输出，但无5V_ sw电压(受控5V)输出，自然U02无DVDD3V3(主芯片3.3V供电)输出，UD3也无DDRV (+1.5V，DDR工作电压)输出，U11也无vCCK电压(+1.2V供电，此电压是主芯片内核电路工作所需电压)输出。

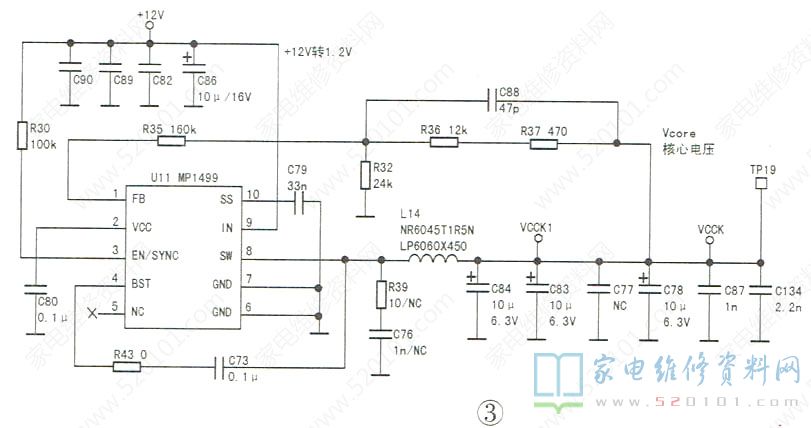

根据图2所示的主饭供电网络图分析，待机时电源板送到主板的+12V_ IN电压，经稳压器U8降压得到+5VSB电压，再经U03得到+3V3SB电压， +5VSB和+3V3SB电压给主芯片组成的待机控制电路供电，待机控制电路工作;二次开机后，主芯片输出的POWER_ ON/OFF开机控制电压，经电平转换后形成高电平的STB信号，此信号一路送电源板的待机控制电路，另一路送到主板上的三极管Q10对主板实现开/待机控制。主板上的开机控制过程是:高电平的STB 信号使Q10导通，进而使U6(AO4803A，内置两只P沟道MOSFET管)的③脚与⑤、⑥脚之间的场效应管导通，U6的⑤、⑥脚输出+12V电压向后级电路供电。U6输出的+12V电压经稳压器U11降压形成稳定的+1.2V的VCCK核心电压，该电压除送主芯片内核心部分外，还有一路送到主板上的三极管Q10，使Q10导通，进而使U6的①脚与⑦、⑧之间的场效应管导通，U6的⑦、⑧脚输出+5V_ sw电压，为后级电路U02、UD3等供电，输出DVDD3V3.DDRV等电压。从以上分析可以看出，VCCK.5V_ sw、DVDD3V3、DDRV供电存在严格的时序关系。依此时序关系分析，若无VCCK电压输出时，则会导致5V_ SW DVDD3V3、DDRV电压也无输出，故先对DC/DC变换块U11进行检查。U11(电路图上型号为MP1499，实用ADH-D11-320)用于将+12V电压降为1.2V，其电路如图3所示。
经测量U11的输入端⑨脚有12.3V 电压，使能控制端③脚为高电平，但输出端⑧脚无电压输出。查U11外围元件未发现异常，更换U11后开机，VCCK、+5V SW电压及由它变换的其他电压均恢复正常，故障排除。
