长虹ZLM75G机芯液晶彩电产品主要型号有长虹32/39/43D3F、55D3F、50D3F等，主芯片型号为MT5510AEHT(UM1)，支持50Hz/60Hz WXGA屏(1366 x 768 )或50Hz/60Hz FULL HD屏(1920 x 1080)，能接收处理的信号源有1路RF输入、1路AV输入、2路USB输出.2路HDMI输入、1路有线网络输入，并能输出1路AV信号。现以32/39/43D3F主板电路为例进行维修图解。
一、开关电源部分

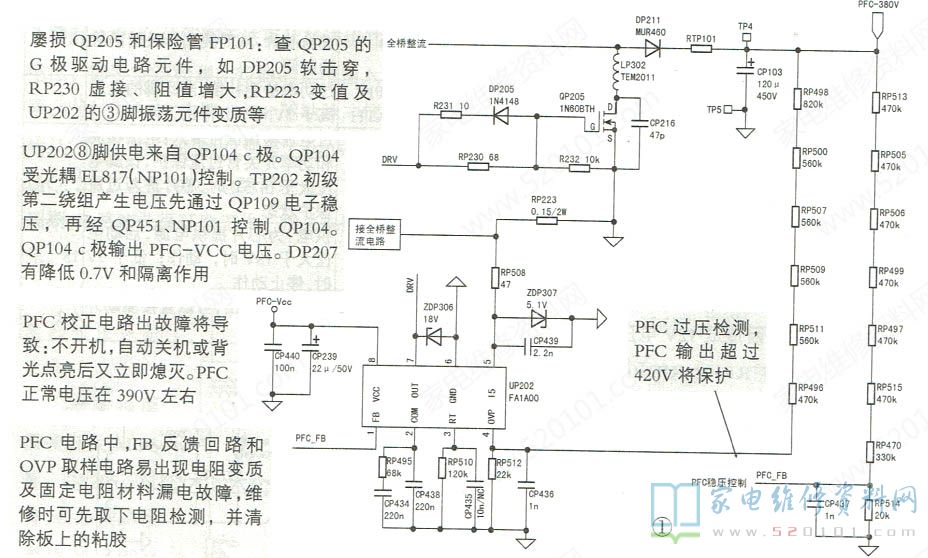

该电路采用FA1A00 (UP202)作PFC校正芯片，如图1所示。

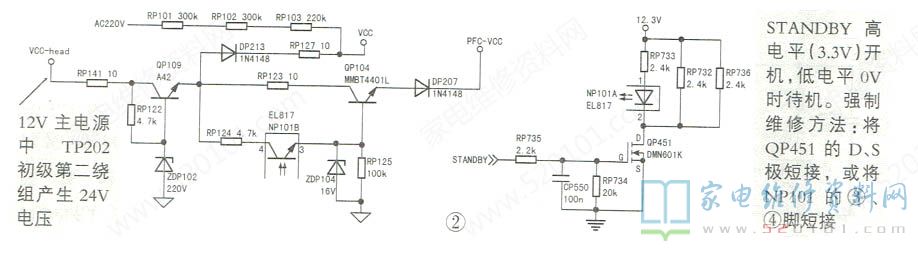

开/待机控制电路如图2所示。

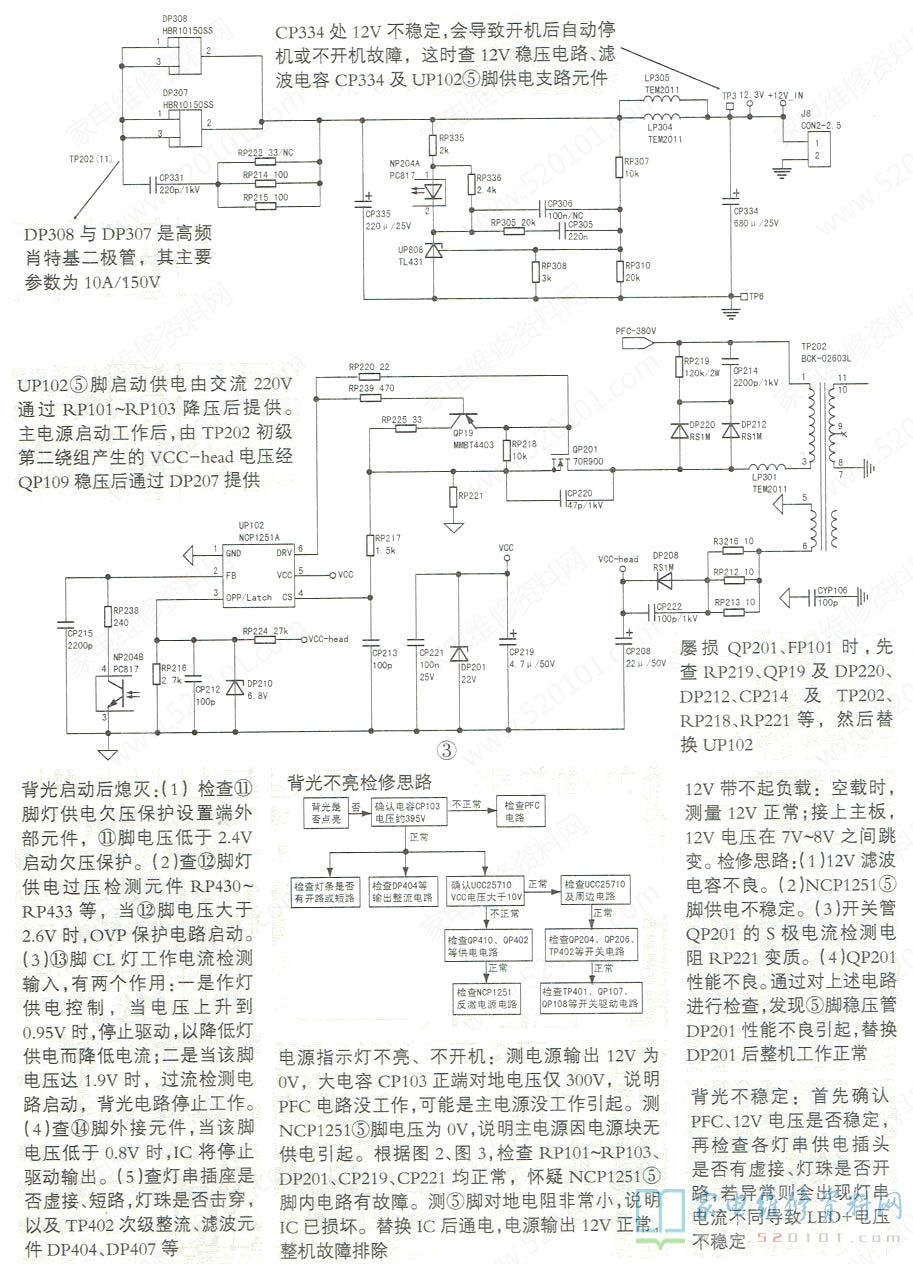

NCP1251A(UP102)与TP202组成主电源12V形成电路，如图3所示。

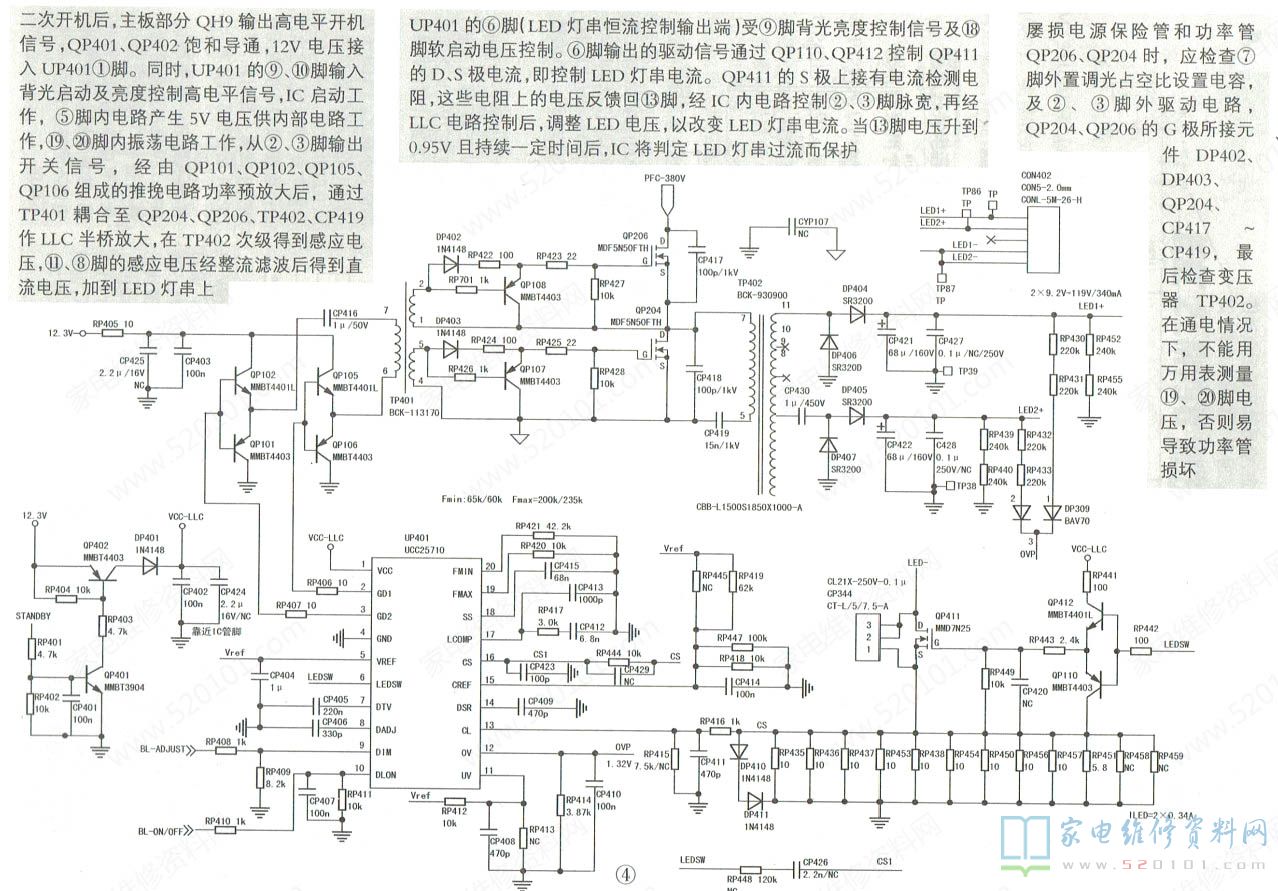

背光控制电路采用UCC25710(UP401)，如图4所示。
二、主板部分

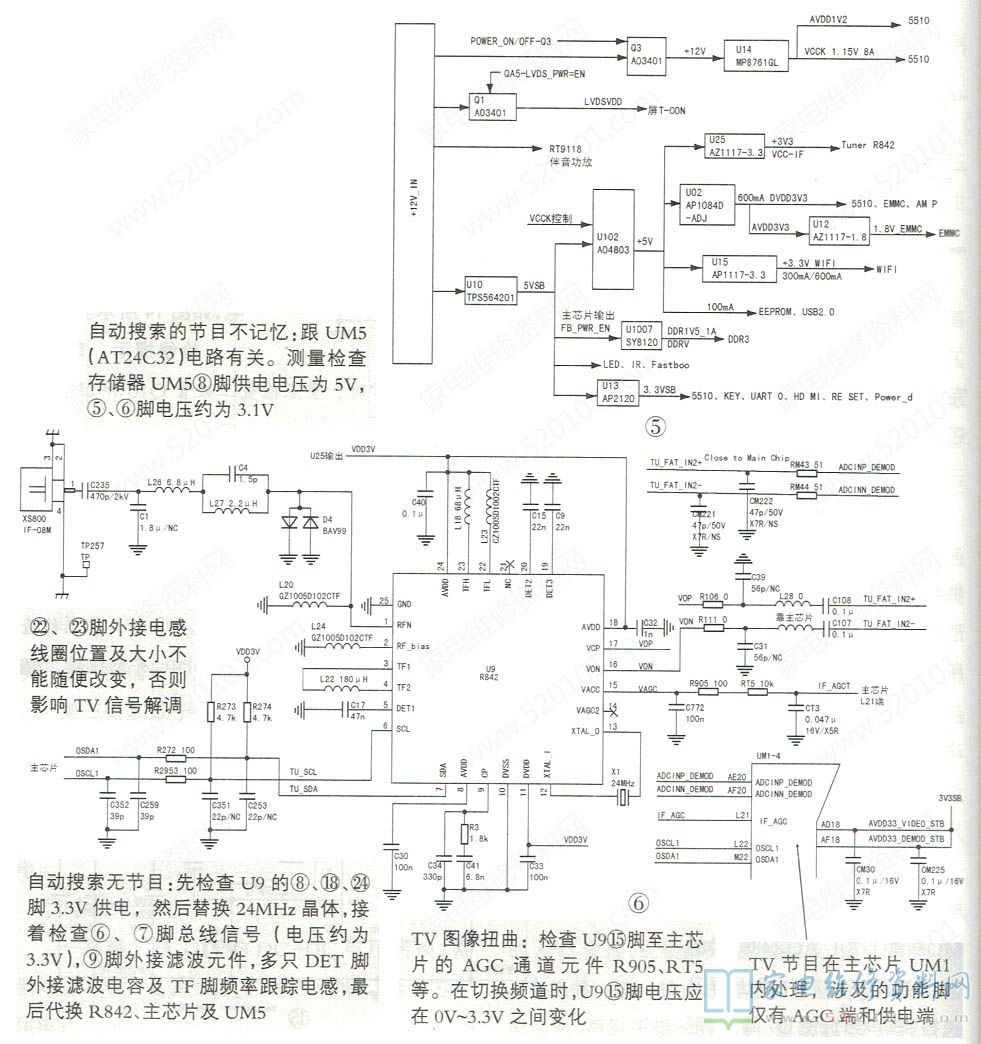

主芯片MT 5510( UM1 )集成微处理器及音、视频处理电路，内置1GB DDR，对各信号源进行视频解调、格式转换音频ADC转换、数字音频处理、多媒体解码，输出LVDS，上屏信号，输出音频信号去伴音功放。信号处理电路的电压走向如图5所示。
1.RF信号处理
RF信号的接收由U9 (R842)完成，如图6所示。u9①脚为RF信号输入端，②脚为RF电路偏置电压形成滤波端，⑤、⑨、12脚为解调器电源去耦端，③、④、22、23脚为频率跟踪滤波器输出端，⑨脚为PLL锁相环平滑滤波端。
2.AV信号

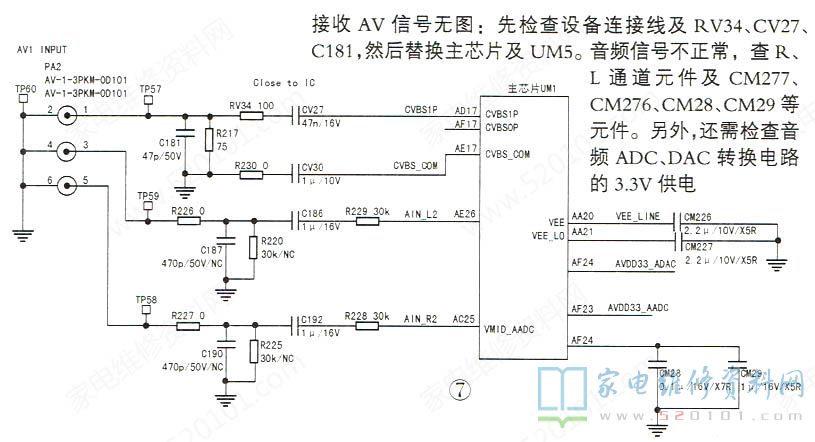

AV信号从插座PA2进入主板，经RV34、 CV27耦合至UM1。音频信号R、L接UM1的AC25脚AE26脚，如图7所示。
3.HDMI

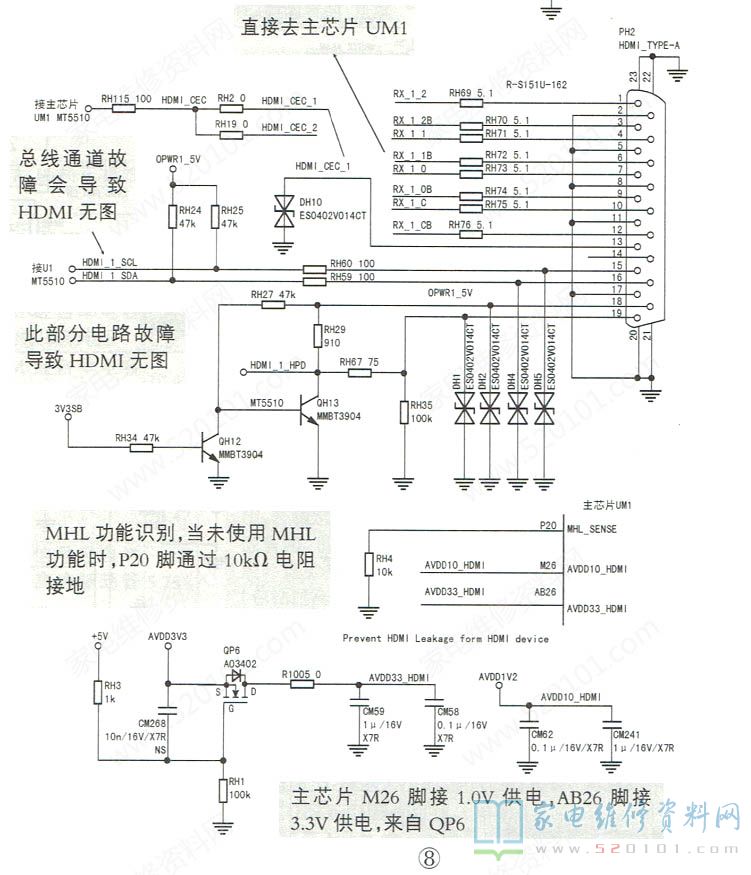

该机接收两路HDMI信号，图8为接口PH2外围电路，PH3接口电路与图8基本相同，不同处在于PH3接口中将②脚和14脚可用于boot丢失后通过两端外接升级工具对系统进行软件写入，传送一对U0TX2、UORX2信号。
PH2 18脚为 5V电源端，只有连接HDMI设备后，该脚5V电压才出现，并且一路通过RH24、RH25脚给总线供电，外部HDMI设备通过总线连接主芯片UM1，经UM1内译码器译码识别后，UM1通过总线读取UM5中的EDID和HDCP协议;另一路供给QH12、QH13的c极。当18脚有5V电压时，QH13 c极得到一个高电平热插拔信号HD-MI HPD送给UM1，主芯片识别此电压后启动HDMI单元电路，同时QH13c极电压通过RH67及插座19脚给外部HDMI设备供电。HDMI设备得到19脚电压后，通过总线读取到正确的HDCP和EDID协议，最后通过插座①~12脚输出数字图声编码信号，送往UM1。
4.上屏信号

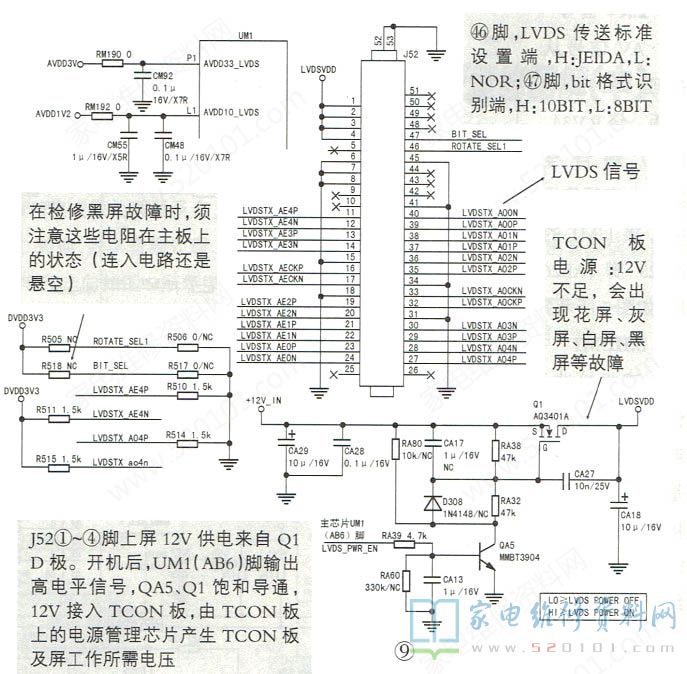

LVDS主芯片送出LVDS差分信号，通过上屏插座J52接TCON板，如图9所示。
5.伴音信号

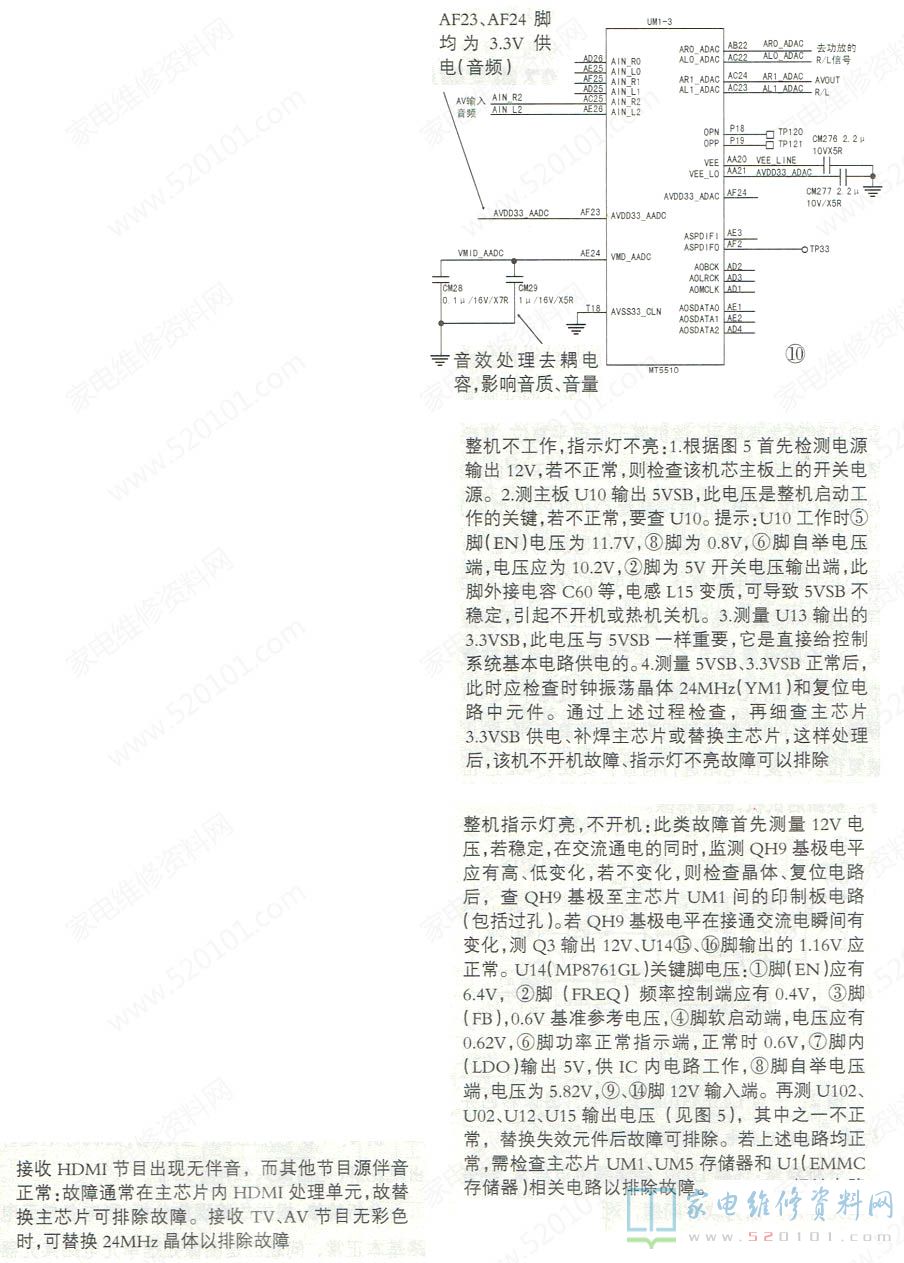

音频信号的切换及音效处理全在UM1内完成，其信号流程如图10所示。

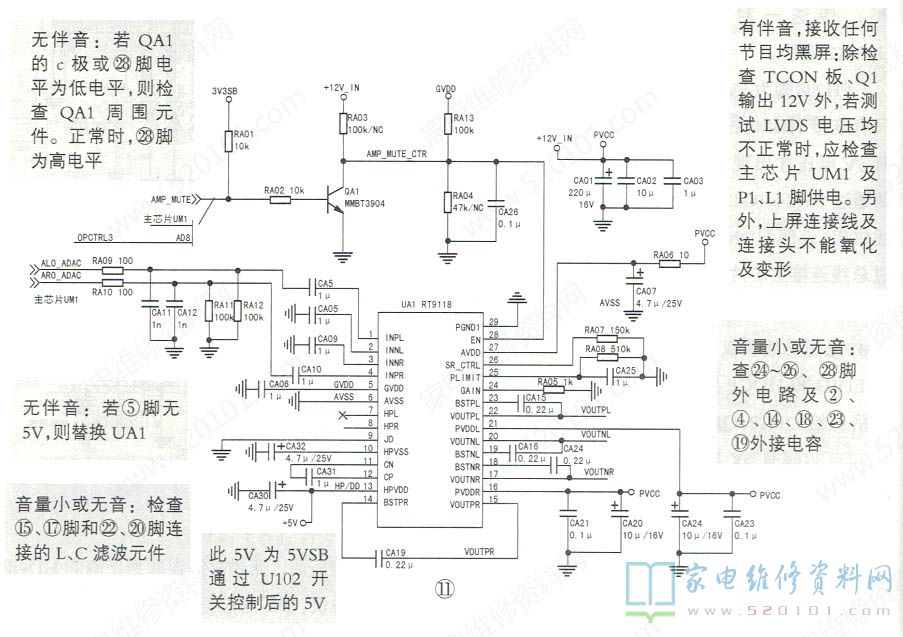

该机芯彩电伴音功放采用RT9118 (UA1)，如图11所示。

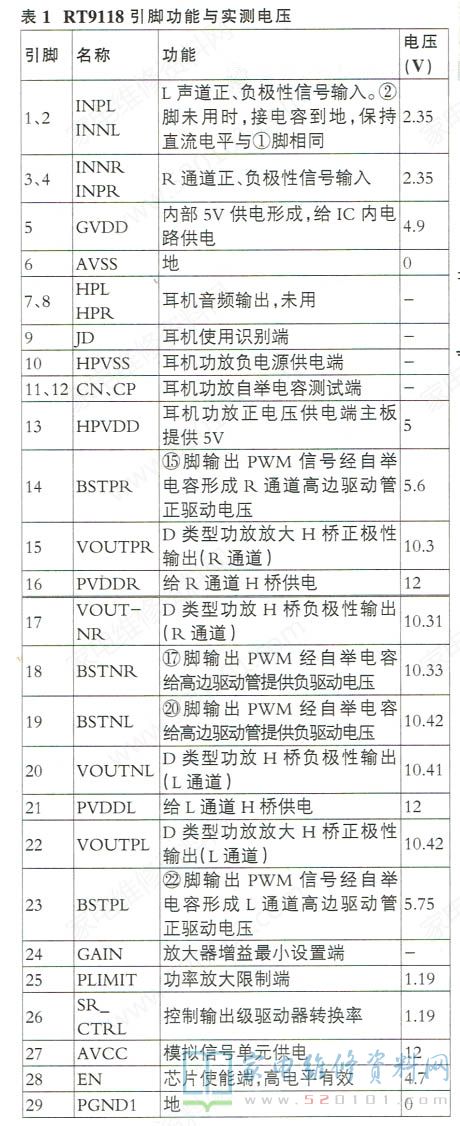

UA1的引脚功能与实测电压见表1。
6.控制电路

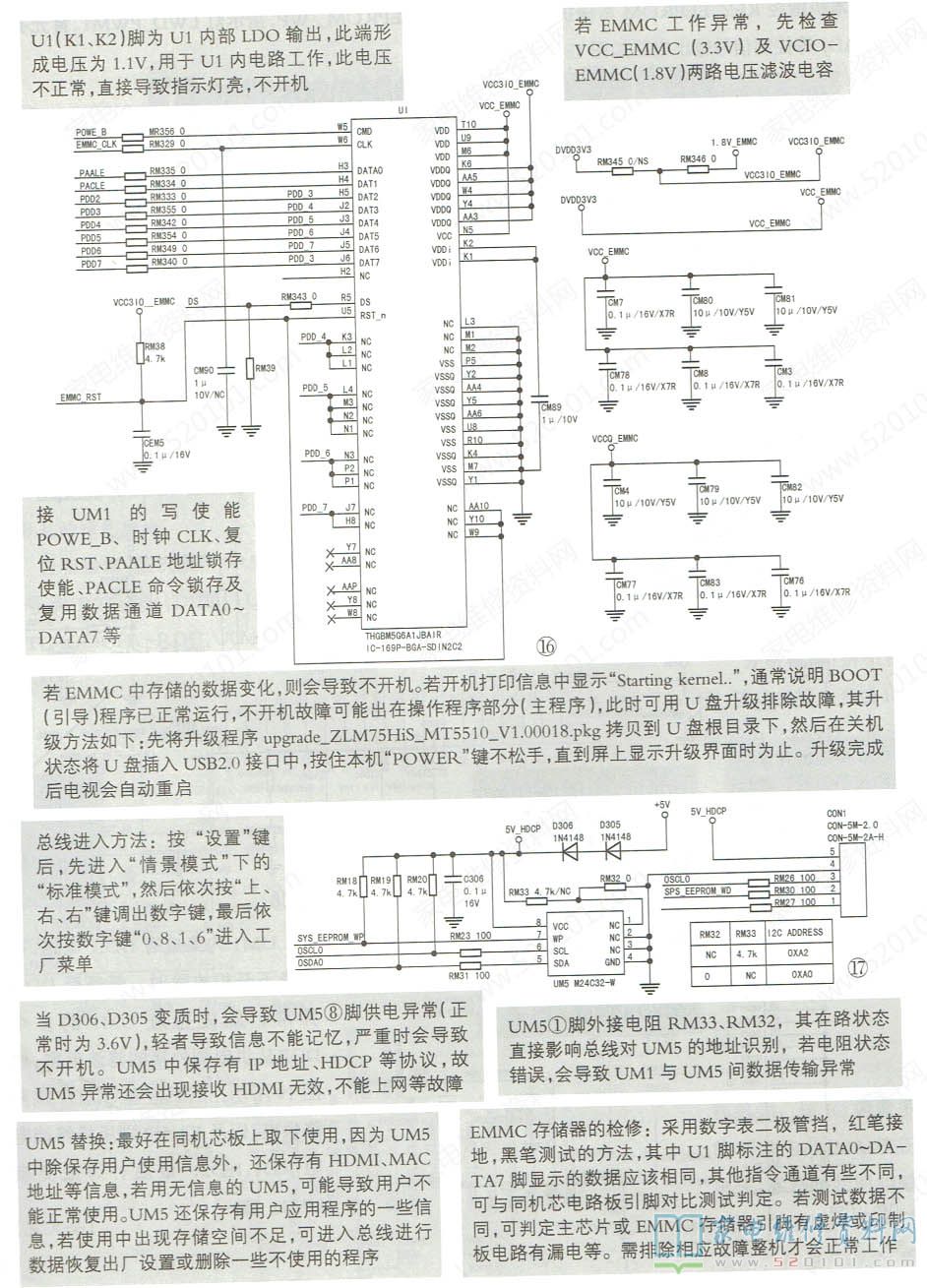

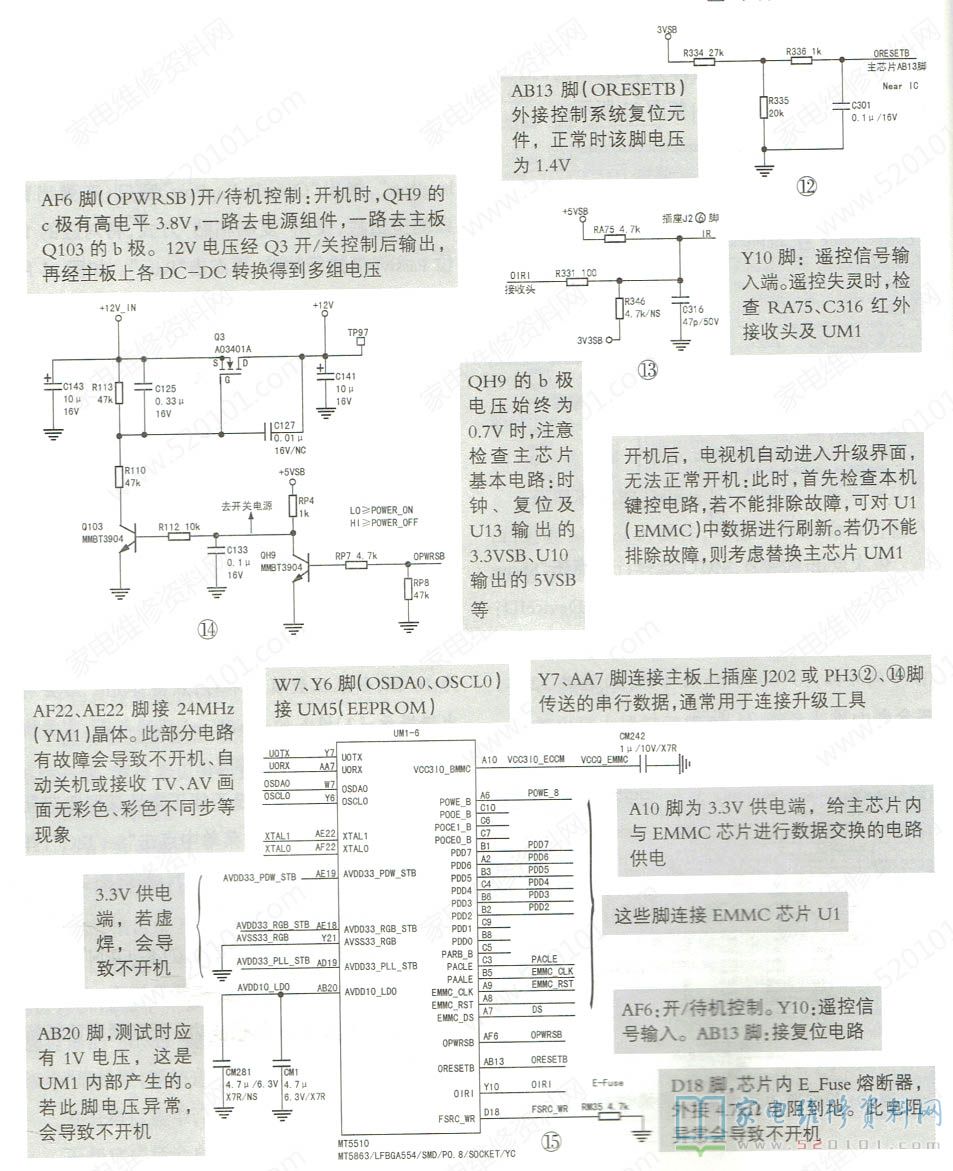

此机芯控制系统由UM1与外挂的EMMC芯片u1和UM5等电路组成，与控制系统相关的电路如图12~图17所示。
