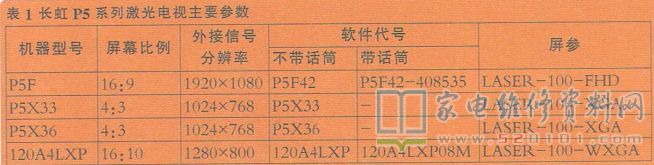

近年来，长虹、海信、海尔、小米等厂家先后推出了多款激光电视。该类电视由反射式超短焦激光光源投影机和幕布组成，可在0.5米左右的距离内投射出100英寸的画面，具有画面尺寸大、色彩鲜艳亮度高等优点，现已广泛用于展馆、商场、会议室、家庭等场所。长虹P5系列激光电视的主要机型有P5F、P5X33、P5X36、120A4LXP等，其主要参数见表1。
一、整机结构简介

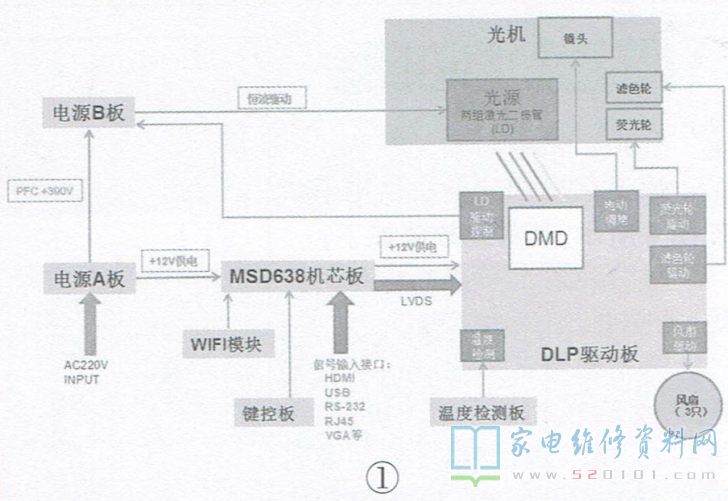

该系列电视主要由DLP (英文"Digital LightProcessing"的缩写，意思是数字光处理)驱动板、光机(光学显示组件)电源A板、电源B板、机芯板等部件组成，如图1所示。
DLP驱动板:该板是激光电视的显示控制中心，控制色轮、风扇、ID驱动及镜头调焦，进行信号处理及投影显示。
光机:由镜头、色轮和两组蓝色激光二极管(LD )等光学器件组成。开机后，LD发出蓝色激光，激发荧光轮发光，经过滤光轮后，红、绿、黄、蓝光折射到DMD(英文"Digital Micromirror Device'的缩写，意思是“数字微镜”)芯片上，在DLP驱动板的控制下，DMD芯片反射出的光线经过镜头投影到屏幕上成像。

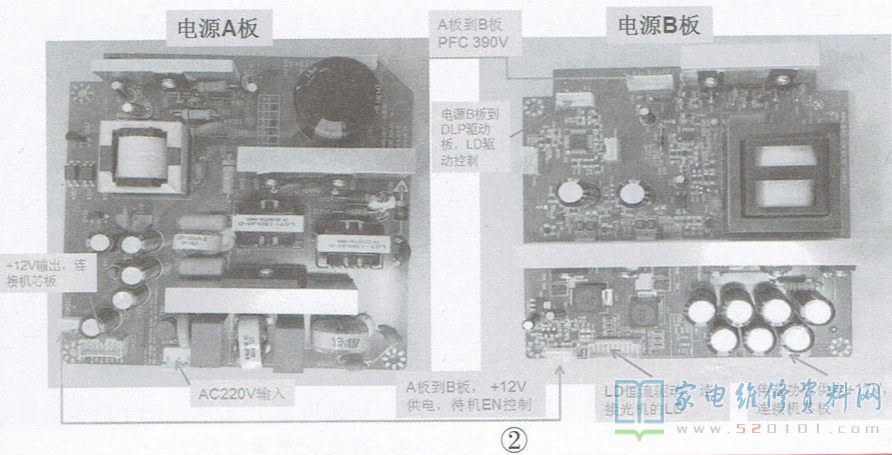

电源A板:输入AC220V，输出12V直流电压，供给机芯板和DLP板。同时输出PFC390V电压供给电源B板，如图2所示。

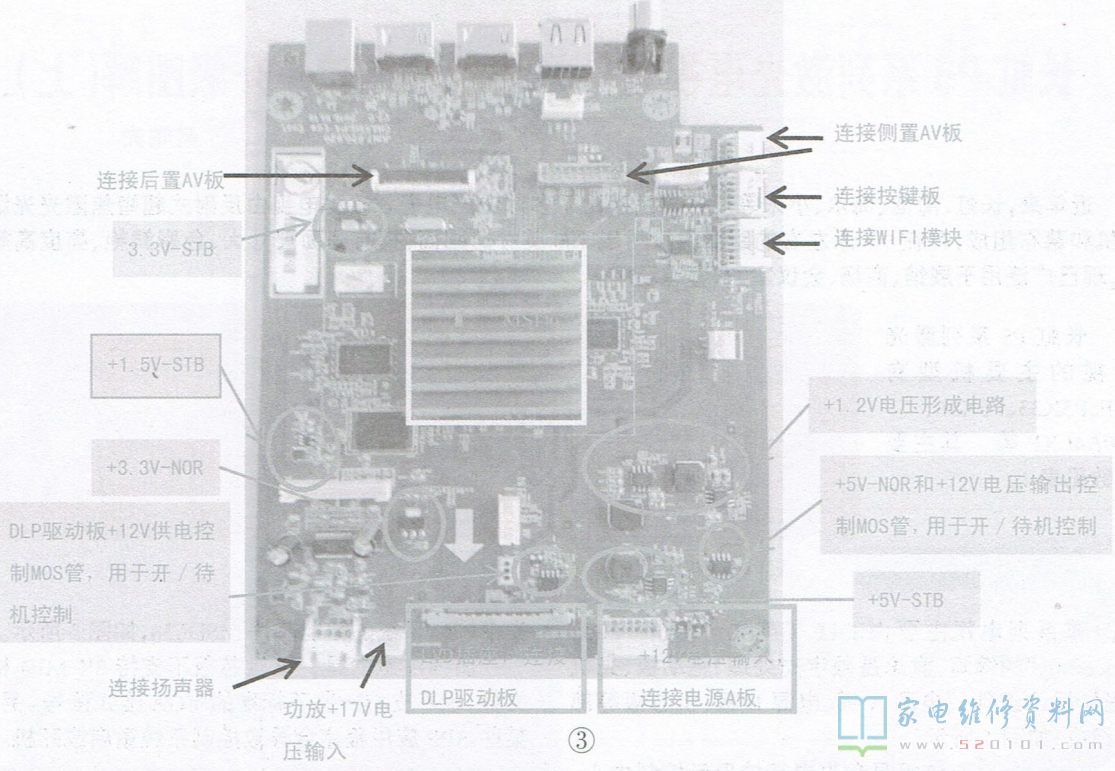

电源B板(LD驱动板):输出17V电压供给伴音功放电路，并在DLP驱动板控制，输出两路32.5V电压驱动LD。机芯板:对输入信号进行切换与解码，最后输出LVDS信号，送给DLP驱动板。本系列电视的主芯片采用搭载安卓操作系统的智能芯片MSD638，如图3所示。
值得注意的是，该机芯板不支持2K MP4格式文件，也不支持一些不标准的VGA格式信号。另外，某些APP应用程序会导致控制系统重启或死机。
二、常见故障维修
1、供电系统故障

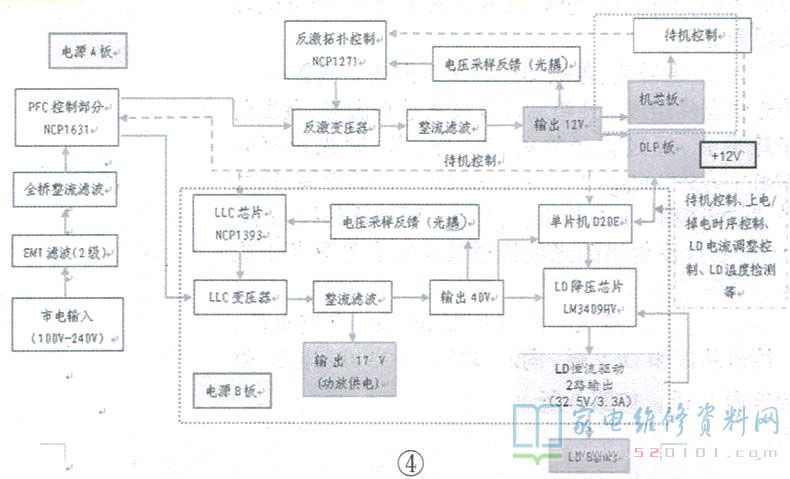

该系列电视的整机供电系统如图4所示，其常见故障如下:
故障现象1:开机后指示灯闪烁，无图像，风扇也不转。
分析检修:先找到机芯板与DLP驱动板相连的LVDS线中的+12V供电线，测量该电压是否正常，如电压为0V，检查机芯板及DLP驱动板+12V供电控制电路;如果电压正常，则检查DLP驱动板。
故障现象2:不开机，但指示灯亮。
分析检修:先测量电源A板送给机芯板的+12V电压是否正常，如果正常，则测量机芯板上5V (STBNORMAL).3.3V (STB/NORMAL)、15V、1.8V、1.2V等电压是否正常，如某组电压异常，则检查该级电压的形成电路及负载。
故障现象3:不开机，指示灯也不亮。
分析检修:此故障通常系电源A板无+12V电压输出所致，测试点为电源A板与机芯板的相连插座的+12V电压输出端，重点检查电源A板上的保险丝二极管及电源芯片NCP1271等元件。故障现象4:开机后，无图像，有声音，且风扇和色轮工作正常。分析检修:先检查电源B板上LD恒流驱动插座输出的两路约32V电压是否正常，如正常，则检查电源B板与DLP驱动板之间的通信电路。
提示:如果电源B板输出的LD恒流驱动电压过低，则会出现图像亮度不够，甚至无图像故障。
2、DLP驱动

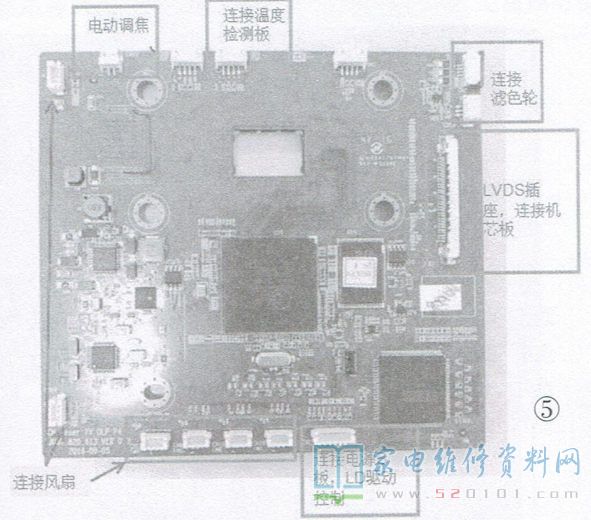

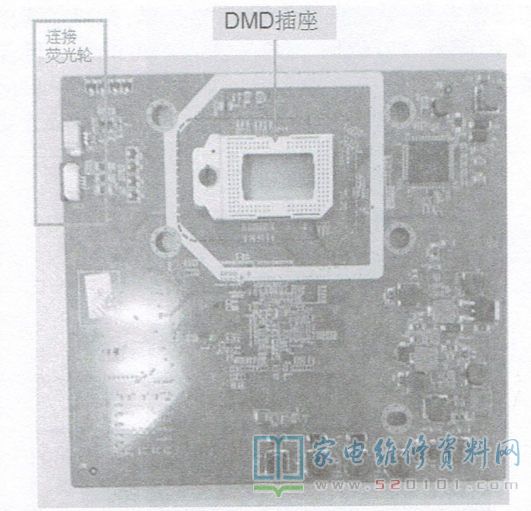

故障该系列电视的DLP驱动板如图5所示，其常见故障如下:
故障现象1:黑屏。
分析检修:开机后听色轮有无转动声，如果无，则表明色轮完全不转，这时需检查DLP驱动板上的12V、1.1V、1.8V、2.5V、3.3V、5V等电压是否正常，如果不正常，则查相关电压形成电路及负载;如果都正常，则取下DMD芯片再重新安装。
注意:严禁带电拆装DMD芯片，否则会导致电路损坏!如果开机后两只色轮转动，但随后又停转，其原因一是光机内部色轮反馈板有问题，这时可代换DLP驱动板进行判断;二是DMD芯片工作不正常，更换DMD芯片或重新安装DMD芯片。如果两只色轮运转均正常，伴音也正常，但镜头中无光射出，则检查电源B板上LD驱动插座中是否有约32V电压输出，如没有，则重点检查DLP板到电源B板的控制线接触是否良好。
提示:若三只风扇中某只因插头接触不良或自身损坏而不转，则风扇插座中的检测端(插座中间插针)会输出高电平(正常时为低电平)，这时屏.上无图像，并提示风扇有故障，随后自动关机。

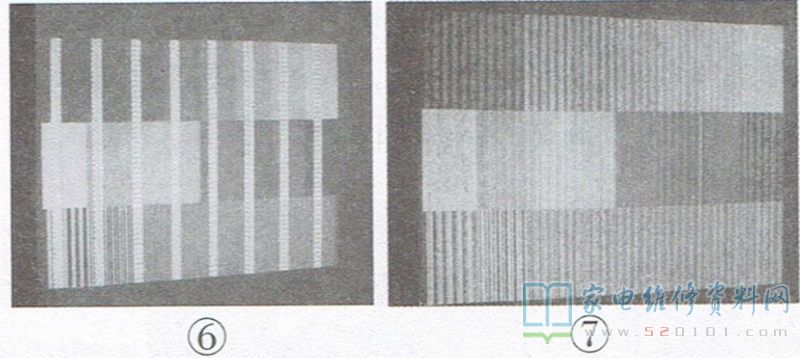

故障现象2:图像上出现竖条纹，如图6、图7所示。
分析检修:此故障通常系DLP驱动板上的DDP4422、DDP4421损坏或DMD虚焊所致。实修时，可先取下DMD芯片再重新安装，若无效，则更换DDP4422、DDP4421。
三、软件升级方法
该系列电视的软件升级采用U盘升级方法，具体操作步骤如下:
步骤1:将对应该机的升级文件拷贝到U盘(数据格式为FAT32 )的根目录中。
步骤2:开机后，将U盘插到机器后方的USB2接口中，观察机器能否识别U盘，若能识别，则将机器设为二次开机模式;若不能识别，则换用质量好的U盘，并重新操作。
步骤3:关机，待机器的风扇停止转动后，再等几秒切断机器的电源，待指示灯熄灭后，按住机器上的开机键不松手，几秒后出现升级提示画面，如图8所示，这时松开按键。若不能出现升级提示画面，则重复本步操作。

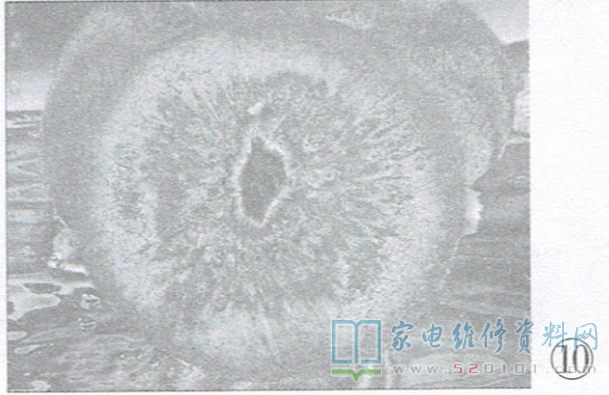

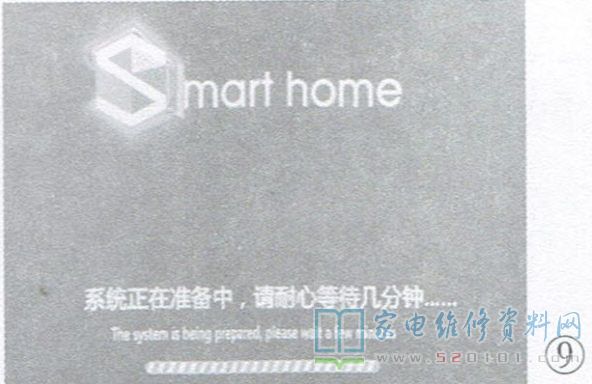

步骤4:升级完毕后(注意:升级过程中不能断电)，机器自动重启，并出现程序配置界面，如图9所示。在程序配置完毕后，机器会自动显示开机首页，这时可能出现花屏现象，如图10所示，等后面进行参数配置后，图像便可恢复正常。

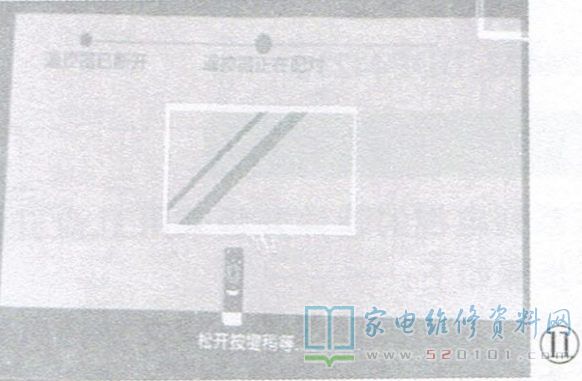

步骤5:本步进行遥控器对码，方法如下:先将遥控器置于机器前方60cm内，同时按下遥控器上的“音量-”键和“设置”键，待出现配对界面后松手，如图11所示。

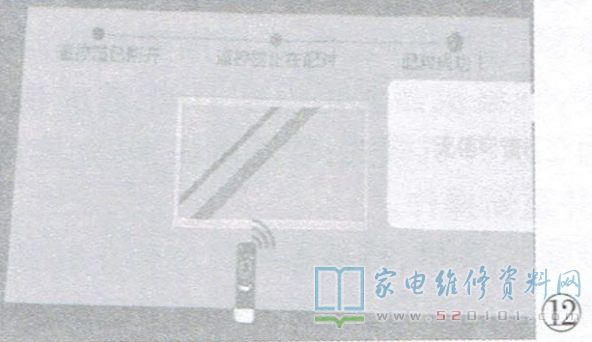

当出现“配对成功!”字符时，即可正常使用遥控器，如图12所示。若出现配对超时提示，则重复本步操作。

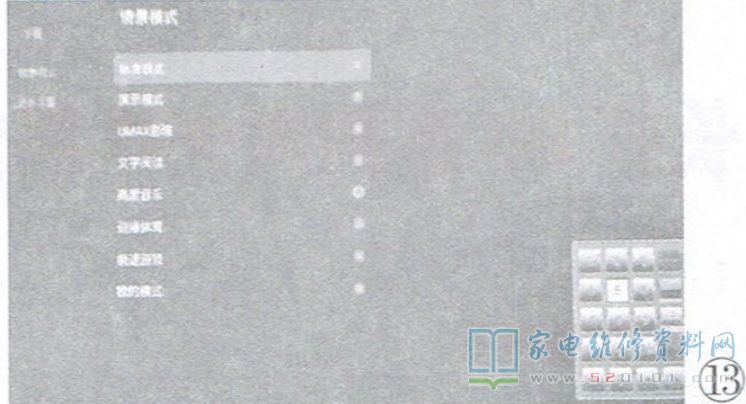

步骤6:本步进行参数配置。先进入设置菜单下的情景模式，然后按遥控器上的右键移动到“标准模式”，接着依次按“上、右、右”键，此时屏幕右下角会出现一个小键盘，如图13所示。

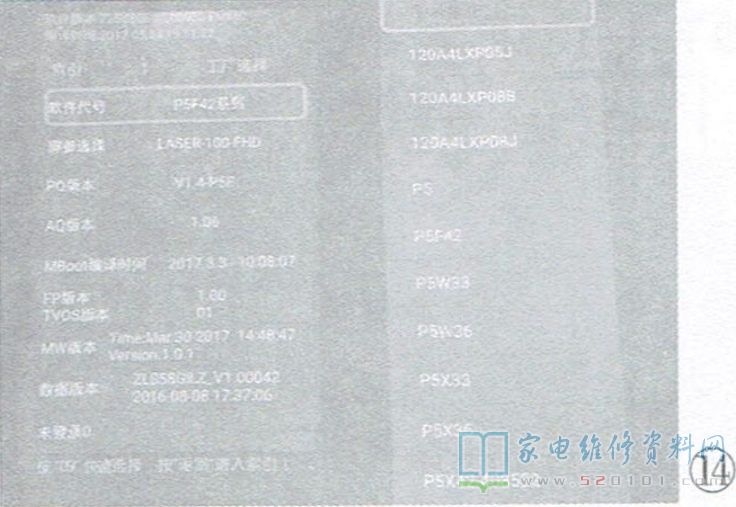

依次点击小键盘上的数字“0、8、1、6”进入工厂菜单，“索引1”中第一行就是目前的软件版本，如图14所示。

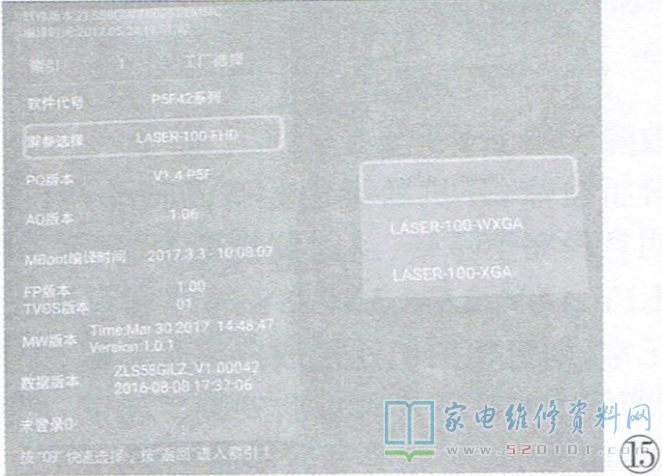

这时先点击“软件代号”，从列表中选择该机型对应的软件代号，然后再点击“屏参选择”，从列表中选择该机型对应的屏参( 即使屏参列表中只有一个选项，也必须选择一次)，如图15所示。

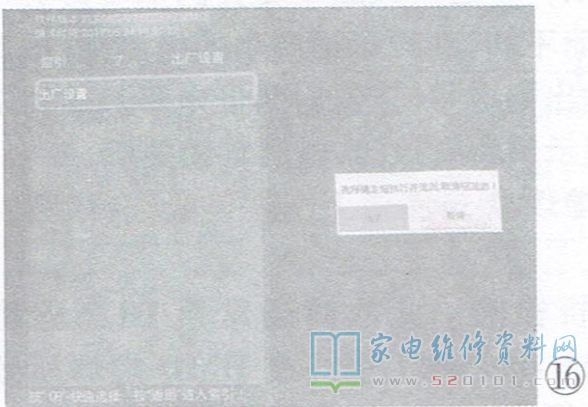

机器型号、软件代号及屏参的对应关系参照表1。对上述参数配置完毕后(注意:其他参数不可更改)，按遥控器的上键将光标移到“索引1”处，再按左右键进入“索引7”界面，先点击“出厂设置”按钮，然后点击“确定"按钮，如图16所示，这时机器会自动关机，最后按机器上的开关机键开机即可。
提示:在软件升级完成后，为了能得到更好的图像效果，需对屏幕比例、外接信号源分辨率等参数进行正确选择。若机器未移动位置，则无需进行图像校正和梯形校正。
