接修一台长虹65Q3EU液晶电视(机芯:ZLM65)，故障现象是黑屏。根据故障现象，首先检查二合一电源板(型号:HSL7510D-4MB 400-1)的背光驱动电压VLED+是否正常，结果测得为0V，那么黑屏现象应该是背光驱动电压形成电路出现故障引起。
接下来先分析该电路的工作情况:该背光驱动电压VLED+形成是由背光驱动芯片PF7001(U601)、开关MOS管Q601、储能电感L601、滤波电容C614~C616，以及高压半桥驱动形成电路NCP1393 (U401 )、开关MOS管Q401~Q402、开关变压器T401、整流二极管D426、 滤波电容C417~C419等组成。NCP1393的①脚(VCC3)在得到15.6V 供电，并且⑧脚(VB)自举升压16V后开始正常工作，分别从其⑤、⑦脚输出低、高压驱动脉冲信号，去驱动Q402和Q401处于导通和截止状态(Q401 的漏极是由PFC-380V电压提供供电)，通过T401储能和释能，再经D426整流.C417~C419滤波，从而形成升压驱动电压90V ，加至储能电感L601的左侧上;此时，PF7001的11脚(VCC)在得到12V供电、②脚(DIM)亮度控制信号电压4.5V后，开始正常工作，并从其⑨脚输出驱动脉冲信号，去驱动Q601导通和截止，通过L601储能并电压叠加(储能时左正右负，电压叠加变为左负右正)、D601隔离C614~C616滤波，从而形成VLED+背光驱动电压146V。
VLED+电压为0V，则应先测量升压驱动电压90V是否正常，结果也为0V，说明升压驱动电路NCP1393这一支路有故障。
测量PFC的380V电压，正常，再测量升压驱动电路NCP1393的①脚12V(VCC3)供电，发现只有3V左右，说明是因NCP1393的供电不正常而出现黑屏。

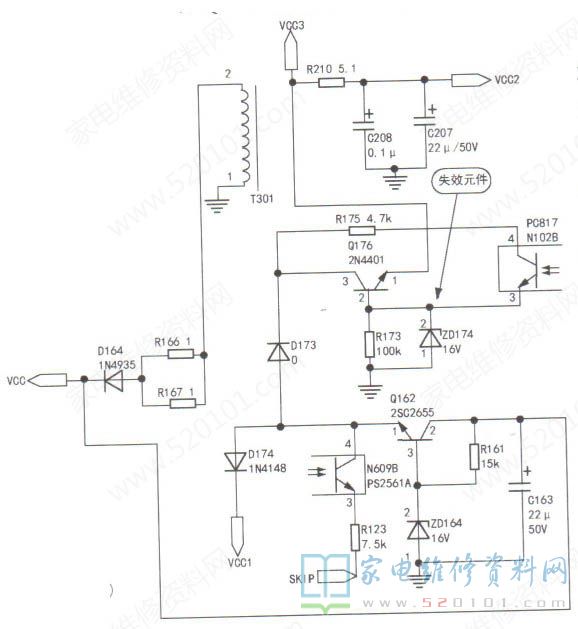

VCC3电压的形成则是开关变压器T301的①~②绕组产生感应电动势后，通过电阻R166、R167限流、二极管D164整流.电容C163滤波，产生17V电压，再通过三极管Q162.Q176放大控制而产生的。经过仔细排查，发现稳压二极管zD174(16V )软击穿，将其按新后，12V电压恢复正常，故障排除，故障部位电路如图1所示。
