接修一台长虹65E8液晶电视(机芯:ZLM65HiS4)，故障现象是图像左边亮右边暗。该机二次开机后，图像画面明暗各半，根据经验初步判断是灯条有部分损坏引起。于是打开后盖并把屏一起拆下，通电检查 ，发现一组灯条被点亮，另一组灯条却没亮，拆下这组灯条，直接换上新的灯条后通电试机，仍然没亮，测量其驱动电压LED2+为0V。背光驱动电压LED1+和LED2+是电源板(型号为HSL60D-2SC 560 )正常工作后形成的。
该背光驱动电压形成是由背光驱动芯片UCC25710(U601)、推挽放大电路Q604~Q607、开关MOS管Q501/Q502、开关变压器T502、T501，以及通过整流二极管D601~D604和滤波电容C602、C603等组成。工作条件:首先，背光驱动芯片UCC25710的①脚(VCC)必须有12V 供电、⑨脚(PWM )得到背光调节脉冲电压3.5V、10脚(BL-ON )得到背灯开启电压3.3V;其次，UCC25710正常工作后，分别从其②、③脚输出驱动脉冲信号，去激励推挽放大管Q604~Q607，使其处于轮流导通和截止状态，再通过变压器T502储能和释能去驱动Q501和Q502导通和截止(Q501 的漏极是由PFC-380V电压提供供电)，然后通过T501储能和释能，最后经整流二极管D603/D604整流、C603滤波，从而形成背光驱动电压LED+1，而经过D601/D602整流、C602滤波则形成背光驱动电压LED+2。

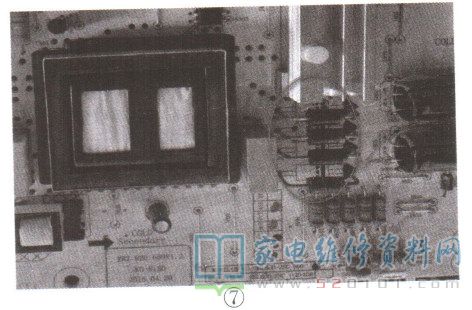

从上述分析看，有一组灯条被点亮(LED+1驱动电压肯定正常)，而LED2+电压为0V，则说明背光驱动电路的前端驱动信号电路工作正常，而形成LED2+背光驱动电压的输出整流滤波支路异常。在路检测D601 ，已短路，其他相关元件均正常。为保险起见，将四只整流二极管D601~D604全部更换，通电试机，图像显示正常，故障排除。故障部位电路如图1所示，实物如图2所示。
