长虹LT2470FX液晶电视不开机的故障维修

      接修一台长虹LT24720FX液晶电视，故障现象是上电后电源指示灯亮，按下待机键，指示灯闪烁一下后熄灭，随后又常亮，但电视不开机。拆开机壳，目测电源二合一板上无明显异常。给电视机通电，用万用表测得开关变压器次级整流滤波电路中的12V整流二极管D4(EN220B)负极电压为12V，5V电压整流二极管D5(B20H100G )负极电压为5V，均正常。

      断电，先用220V灯泡对主滤波电容放电，然后摘下电源二合一板，在路测量12V和5V电压整流二极管D4.D5的正反向电阻均正常，怀疑电源集成块U1(1271)带载能力不足。找到一个同型号的贴片集成块替换U1，将电源二合一板装回电视机，通电，按下“待机"键，故障依旧。

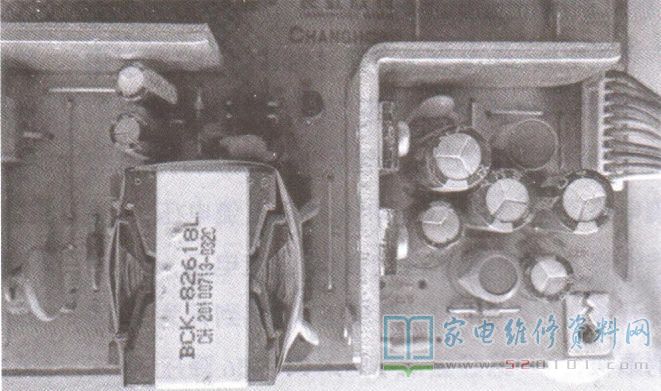

      根据以往维修经验，判断此故障可能为元件软故障造成。接下来用自制的纹波检测仪测12V电压无纹波，但5V电压纹波电压较大，判断5V电压滤波电容E9(470pF/16V)异常，换新E9，然后将电源二合一板装回， 通电试机，图声正常，故障排除。相关实物如图1所示。
