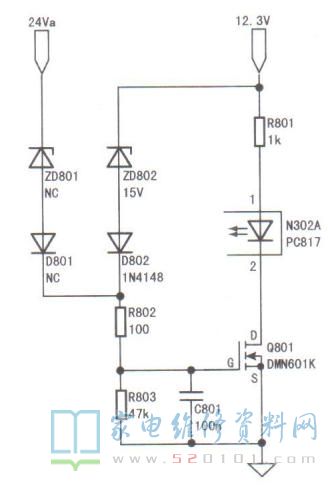

接修一台长虹UD49D6000i液晶电视，开机后自动关机。该机电源采用HSM55D-1MH400（图纸）型。电源板给主板提供一路12V和一-路24V，上电测量12V电压，发现在开机瞬间正常，然后就逐渐降低，说明电源负载有短路或者保护电路出现问题。12V 过压保护电路由稳压管ZD802、D802、R802、Q801和N302组成，如图1所示。
通电，监测稳压管ZD802(WN)正端电压在通电瞬间为1.8V，Q801的b极电压为0.7V。断开ZD802通电，12V电压正常，说明故障系ZD802变质造成保护电路启动所致，更换ZD802后故障排除。
提示：ZD802直接接在12V电源，开机瞬间产生的浪涌电流较大，反向击穿ZD802导致保护电路启动，临时解决方法:(1)拆除ZD802;(2)在zD802前面串入一只防浪涌电流的限流电阻。
