长虹43D2000液晶电视黑屏的故障维修

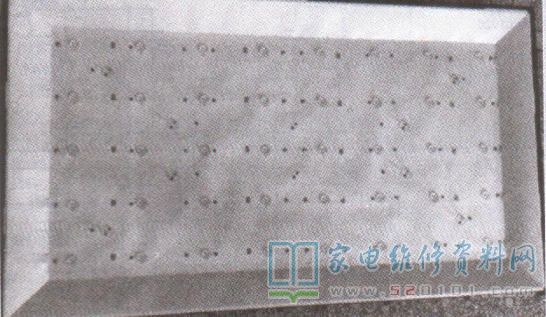

       长虹43D2000液晶电视采用的是三合一主板，背光插座CN321中有黑白两根线到屏内。实测升压整流二极管DB801无短路现象。待机时，测黑白两线间的电压为12V，按开机键后这两线间电压迅速升至160V，随后快速降至100V，且背光一直不亮。用点灯器检测，发现灯条已开路。小心翼翼地拆开液晶屏，发现该机共有5行灯条，每行灯条上有8只灯珠，共40只LED灯，如下图所示。拆去反光板后，发现每行为两根灯条，每根灯条上有4只灯珠，即该机背光源由10根4灯珠灯条串联而成。

       用点灯器检测灯条，有9根灯条发光正常，且显示的电压为11.1V，1根灯条不发光，呈开路状态。为可靠，网购全新原厂灯条(实测每根新灯条的电压为10.9V)，安装好后试机，故障排除。此时实测CN821中输出的灯条供电为122.5V，即平均加到每只灯珠上的电压约为3.06V( 122.5V-40)，略偏高。试将背光亮度值从“100"降为“50"后，灯条供电降至118.6V，且图像亮度足够，这样有利于延长灯珠寿命。
