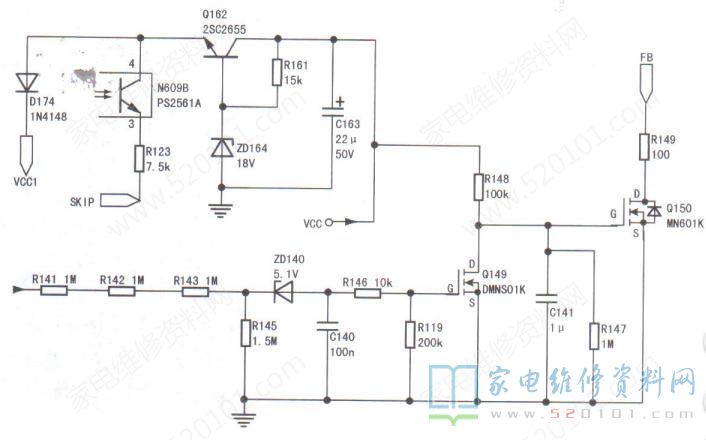

接修一台长虹65D2000i液晶电视，故障表现为三无，此机采用HSL60D-4MB400型电源组件。测开关电源输出的12.3V 电压仅为2.8V，PFC电压约为284V，U202(NCP1271)⑥脚供电在8.5V~9.5V间波动，由D174整流所得的vCC1电压在2.36V-3.58V间波动。检查稳压电路，未发现问题。试将光耦N609初级短接(去掉12.3V、24V过压保护)，通电试机故障依旧。断开N609初级短接点，脱开R149(以断开交流掉电检测电路)后瞬间通电，12.3V电压正常，说明交流掉电检测电路异常，相关电路如图所示。
断电检测，发现R119阻值不稳定。除去R119、C140、R145下面的粘胶后试机，故障排除。
