长虹LED38C2000(LJ1M)液晶电视热机后不定时花屏的维修

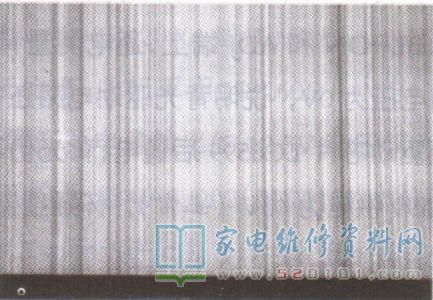

       接修一台长虹LED38C2000(LJ1M)液晶电视（ZLS53Gi机芯），热机后不定时花屏，如下图1所示。该机冷机时有正常的图像和声音，说明供电电路、背光电路和控制系统工作正常。先把主板装在维修工装上试机，图像正常，说明故障与主板无关，转向检查逻辑板。

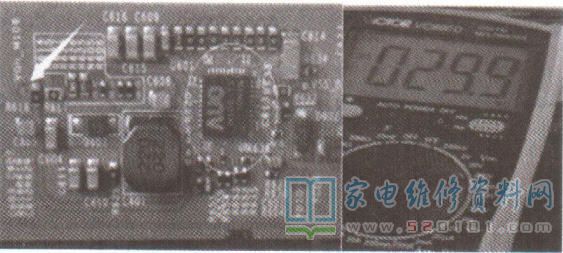

       在故障出现时，测得逻辑板的12V供电正常，但VGH电压时有时无，正常时应在27V~80V之间。检查以U601(M106-11)为核心的VGH形成电路，如图2所示，测得L601的输入端电压为12V，且U601外部元件没有短路现象，怀疑U601异常。换新U601后试机，测得VGH电压为稳定的29V ，故障排除。
