长虹55E8液晶电视开机后图像闪烁的故障维修

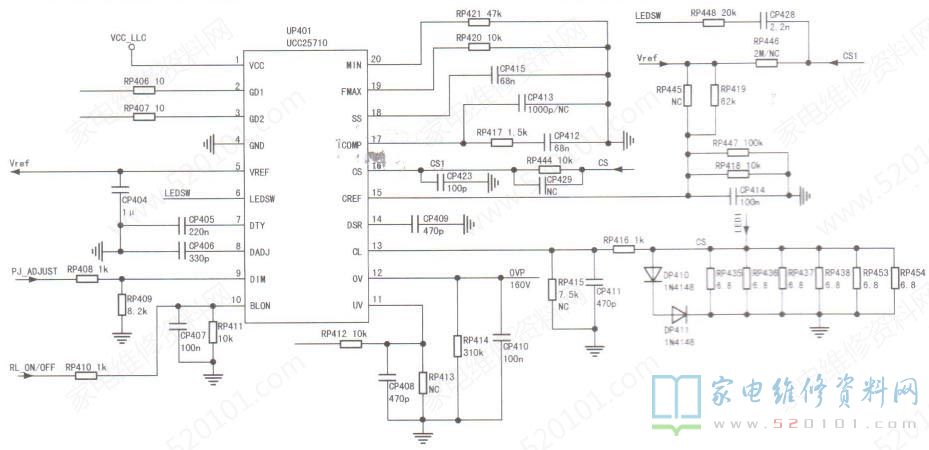

      接修一台长虹55E8液晶电视（ZLH65机芯），故障表现为开机后图像闪烁。上电试机，声音正常，背光闪烁。本机采用二合-电源板，型号是JUC6.69200169992。开机，测背光输出电压在144V~145V之间波动。用灯条测试仪检测灯条均正常，判断背光驱动电路有故障。该机背光驱动电路以UCC25710(UP401 )为核心组成如图所示。

      检测UP401的外围阻容元件，未发现异常。上电，测得UP401①脚供电为11.2V，有些偏低，会不会是因为UP401供电不良导致背光闪烁呢?检查①脚外围供电电路，无异常。接下来检测CP409-CP414、DP410、DP411等元件，均正常，怀疑UP401不良。更换UP401后开机，背光稳定，光栅不再闪烁，图声-切正常，此时测得①脚电压为11.5V，背光输出电压为稳定的166V。
