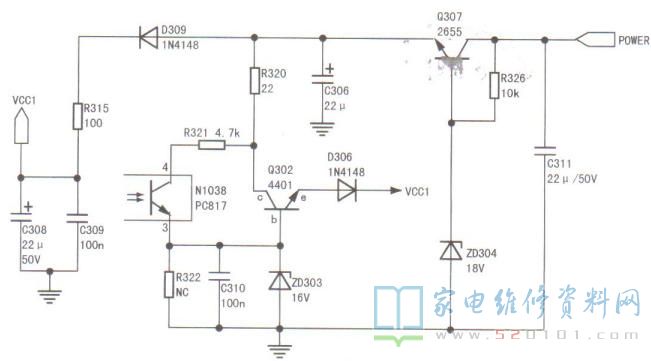

接修一台长虹55Q1C液晶电视（ZLM50H-iS机芯），故障表现为开机后不定时出现黑屏、无声现象。此机采用HSL70S-1M210A3型电源。在出现故障时，测+12V的输出电压正常，但+24V VA电压均为0V。检查24V形成电路，发现U401(NCP1393)①脚供电VCC1为19.5V，而正常值约为16.5V。检查VCC1供电电路，如图所示，测得Q302的cb、e极电压分别为20.8V、20.3V、18V，判断Q302损坏，换新Q302后开机，vCC1电压降为16.3V; 长时间试机，故障不再出现。
