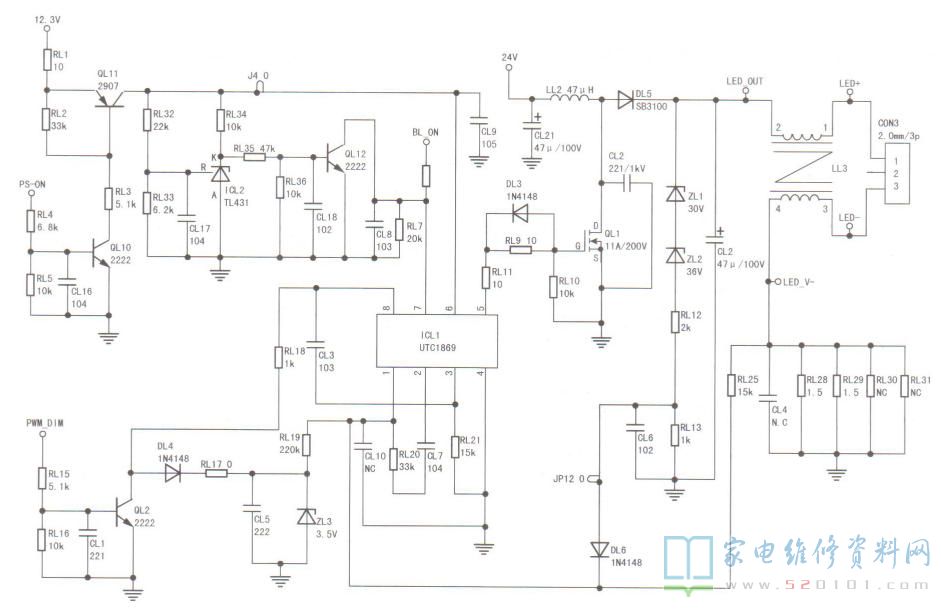

接修一台长虹LED32C2000i液晶电视，上电后背光闪一下黑屏，不能开机。黑屏时，测jCU25D-1M6300型电源板输出的12V电压正常，但在二次开机时12V、24V电压都下降，且不能开机。检查开关电源无故障，断开主板送入的BL-ON信号，使背光电路停止工作，这时能开机，且12V.24V电压正常，说明背光电路有故障。该机由PWM脉宽调制芯片UTC1869(ICL1 )和QL1、LL2、DL5、LL3等组成背光自举升压电路，如图所示。
ICL1①脚为多功能信号输入端，一是自举电路的反馈信号输入，背光灯供电经ZL1、ZL2降压，取样电阻RL12、RL13分压，DL6隔离后送入①脚;二是背光灯工作电流检测输入，平衡电感LL3③-④绕组的感应电压通过RL25 接入①脚;三是亮度控制信号输入，主板送来的背光亮度控制PWM信号经QL2倒相放大后，通过DL4、RL17、RL19送入①脚。①脚内接0.21V基准电压误差比较放大器，反馈信号经比较放大器放大后再与OSC振荡信号比较，一起控制⑤脚输出驱动信号脉宽，以控制QL1开/关占空比，最终实现对LL2储能时间的控制。②脚为比较误差放大器输出端，又经电容CL7反馈回①脚，对输入的误差信号进行补偿调整。ICL1⑥脚为供电端，在PS- ON信号 (电源启动)的控制下，12V电压通过QL11接入⑥脚。ICL1⑦脚为BL ON信号输入端，同时外接由ICL2与QL12组成的12.3V欠压保护电路。当12.3V 电压正常时，RL32.RL33对12V分压所得电压高于2.5V时，ICL2的A、K极导通，QL12截止，不影响⑦脚BL_ ON信号输入;当12.3V 电压大幅下降时，ICL2的R极电压低于2.5V时，ICL2截止，QL12导通，⑦脚电压被拉低，ICL1停止工作。ICL1⑧脚为内部5V基准电压形成输出端。
为快速判定故障，决定采用强制启动电源组件方法:短接QL10的c、e极，拆下QL12及QL2，将BL_ ON端与ICL1⑧脚相连，通电开机，监测ICL1⑧脚在开机瞬间有5V电压，随后下降，背光灯仍不亮，怀疑ICL1异常，换新ICL1后试机，故障排除。
提示:该型彩电背光电源故障较多，大多数原因是IC下部固定胶漏电引起电源板带载差。另外，背光芯片ICL1①脚外接背光亮度控制或供电取样电路中的电阻固定胶漏电也较常见，实修时可先清除，上述元件的固定胶，然后再检测。
