长虹LED32538液晶电视软件故障维修一例

摘要：

接修一台长虹LED32538型液晶彩电，上电后蓝灯亮用遥控或键控都无法开机，且蓝灯常亮(正常时开机后蓝灯应熄灭)。上电，测主板各路供电都正常，但没有背光“开

      接修一台长虹LED32538型液晶彩电，上电后蓝灯亮用遥控或键控都无法开机，且蓝灯常亮(正常时开机后蓝灯应熄灭)。上电，测主板各路供电都正常，但没有背光“开"信号，逻辑板的供电为0V。

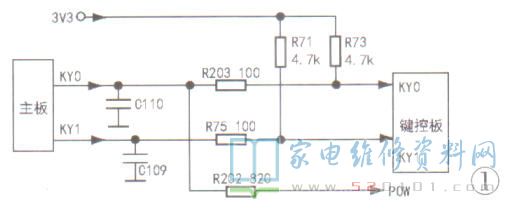

      进一步检查，发现键控板上的“KY0"、“KY1"端对地电压仅为0.6V，明显偏低，怀疑键控板上按键漏电，但断开键控板后，故障依旧。检查主板上"KY0"和“KY1"端外围元件，如图1所示，无漏电现象，怀疑主板上的主芯片坏了。

       网购同型号主板，上机，二次开机正常，试机一会后断电，再用遥控器开机，蓝灯灭，但背光不亮，过一段时间后(比正常开机时间长得多)，伴音出现，但仍是黑屏。怀疑背光灯条有问题，检查却是正常的。在黑屏时，测得背光"ON"信号和逻辑板供电电压均为0V，但"KY0"和"KY1"端电压为正常值3.2V，说明新旧两块主板的故障情况不一样。多次试机后发现，该机冷机可以开机，但遥控关机后至少需过10min才能再次开机，否则黑屏。该机VGA接口的12、15脚是TX和RX接口。连接上升级小板和电脑，在黑屏时看到的开机打印信息中有如下一段:
! Load Bin Fail! Disable AeOn
Disable AeOn
      上述信息重复出现5次。"Load" 表示装载，"Bin"表示二进制数据， "Fail"表示失败。打印信息提示“加载数据错误" ，结合重复5次这一特点，分析认为:故障原因是存储器数据有错误，CPU反复进行读取操作，但仍不能得到正确的数据，于是CPU只发出让小信号电路工作的指令，背光板和逻辑板都不工作，由此引起开机较长时间后黑屏有声的故障。
      尝试交换两块主板上的FLASH存储器25Q32，故障情况也随之变化，由此确认这两块主板.上存储器的数据都有错误，但错误点不在同一处。找到该机正确的数据写入存储器，两块主板都能正常工作。
       虽然机器修好了，但仍有疑惑:为何第一块主板不开机，CPU会把“KY0"和“KY1'端的电压拉低?对比检测发现，第-块主板在上电时"KY0"和"KY1"端电压为3.2V ，但随即变成0.6V，且-直保持;第二块主板上电后"KY0"和"KY1"端电压为3.2V，二次开机后这两端电压略有下降，但随即又升到3.2V。另外，该机从正常开机时的打印信息有以下一段:
MIU Initial OK
Keypad Initialize OK
       看来，开机时CPU先对MIU进行初始化( nitalize )，还检测键控板(Keypad)是否正常。笔者认为:第一块板的存储器数据有错误(实际上键控板是正常的)，但CPU误判键控板有问题，于是拉低键控电压，使之处于低电平状态，机器无法启动工作(蓝灯不灭)。第二块主板故障更奇怪，冷机时能开机，热机黑屏有声(一般维修此类故障，第一反应是背光板有问题)，笔者检修其原因是存储器冷态时正常，升温后异常。
       提示：软件数据出错引起的故障现象千奇百怪，大多为不开机、开机卡LOGO或者反复重启，但如l上述存储器受温度影响的软件故障较少见，望引起注意。
