长虹50Q3T液晶电视开机灰屏的故障维修

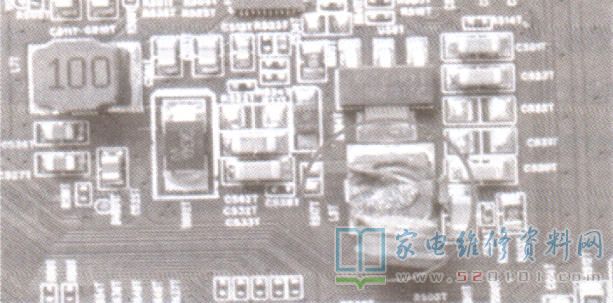

       接修一台长虹50Q3T液晶电视，故障表现为开机后灰屏，伴音正常。该机伴音正常、背光亮，说明控制系统和电源电路正常，故障点应在主板上的图像处理电路或T-CON电路中。首先测量主板输往T-CON板的12V供电及8路LVDS信号，均正常，据此确认主板上的图像信号处理电路正常。转向检测T-CON电路，发现VGH电压在10V左右波动，正常值应为稳定的30V。检查VGH电压形成电路，如图所示，发现储能电感L5T(LP6060X450 )磁芯已破裂。更换L5T后试机，故障排除。
