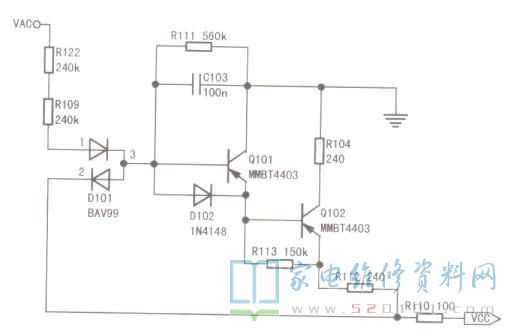

接修一台长虹3D50C2080i液晶电视，故障表现为三无。本机采用HSL35D-8M7-160型电源板。通电检测，电源板输出的12V电压为0V，电源芯片U101(NCP1251)⑤脚14.5V供电基本正常，怀疑U101异常，但换新后故障依旧，这时测U101⑤脚供电居然只有5.4V。取下U101再测，该组供电还是只有5.6V，说明VCC供电电路中有元件短路，相关电路如图所示。
依次断开供电电路中的元件，当断开Q102( MMBT4403)后，U101⑤脚供电升到22V，判断Q102损坏。更换Q102、装上U101后试机，故障排除。
