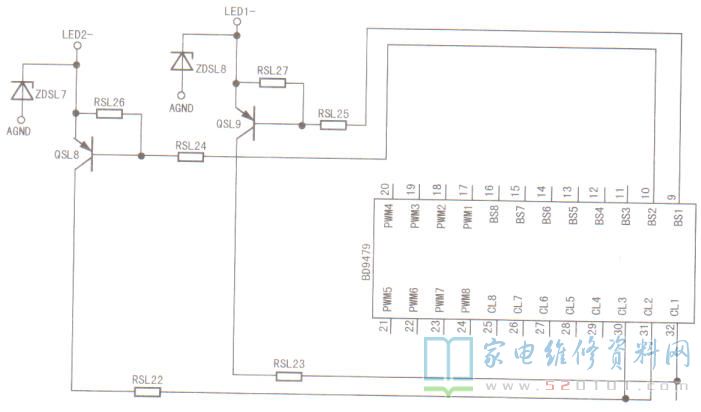

接修一台长虹3D55C2080i液晶电视，故障表现为开机后屏亮一下后黑屏，但声音正常，此机采用FSPL35D-8MC 160型电源板。根据故障分析，怀疑LED背光驱动电路有问题。断电，检测灯串接口电路，如图所示。
发现电阻RSL25(02)开路。更换RSL25后开机，测量背光驱动输出LED+电压高达90V，而电源板上面标注的LED+电压为68V;测开关电源输出的背光供电为57V，比正常值47V高出10V，怀疑电源板稳压电路有问题，但同由开关变压器T1输出的12V电压却很稳定。检查开关电源未发现问题，转向检查驱动电路。对比测量LED1、LED2-端相接的恒流控制三极管QSL8、QSL9， 发现QSL9的c、e极间断路，换新QSL9后试机，故障排除。
