长虹LED48C2000i液晶电视开机三无的故障维修

2022-03-06 19:41:12  阅读 474 次 评论 0 条
摘要:

接修一台长虹LED48C2000i液晶电视,故障表现为三无。该机采用JCL35D-1MK型电源组件,上电试机,测得开关电源输出的12V电压为0V,但12V输出端对地不短路,判定开关电源有故障。测300V

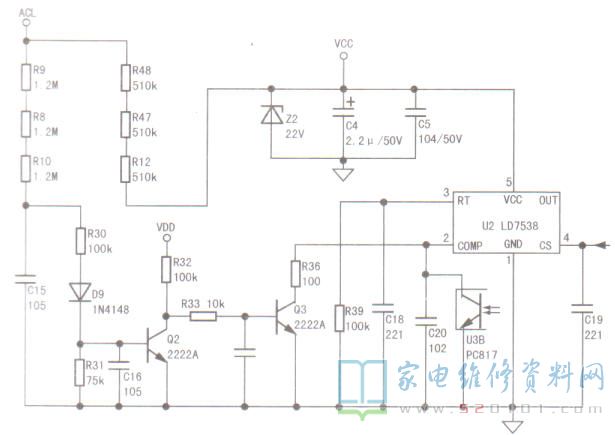

         接修一台长虹LED48C2000i液晶电视,故障表现为三无。该机采用JCL35D-1MK型电源组件,上电试机,测得开关电源输出的12V电压为0V,但12V输出端对地不短路,判定开关电源有故障。测300V电压正常,但电源芯片U2 (LD7538) ⑤脚(VCC)电压为3.0V,明显异常。拆下U2再测,还是3V,说明脚外围电路有问题,相关电路如图所示。经查,稳压管Z2(22V )软击穿,更换Z2后试机,故障排除。

长虹LED48C2000i液晶电视开机三无的故障维修 第1张
