长虹32Q1F液晶电视(LG屏，机芯:ZLS59G-iP-3，主板图号:JCC6.690.00126862)，故障现象为图像倒立。此类故障的检修流程为:一是检查主板板号是否正确;二是检查屏型号是否正确;三是检查主板软件是否与屏参信息吻合。首先确定原主板所标配的屏为LG屏，标准模组为M320X14-E1-I，cell型号为LC320DXJ-SFE1，主板软件版本为ZLS59Gi-V1.0000，该主板机芯也配置过华星光电(ST3151A05-8)、京东方(HV320WHB NO0)的屏。

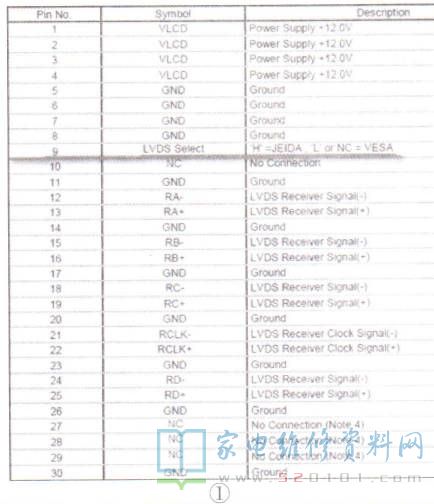

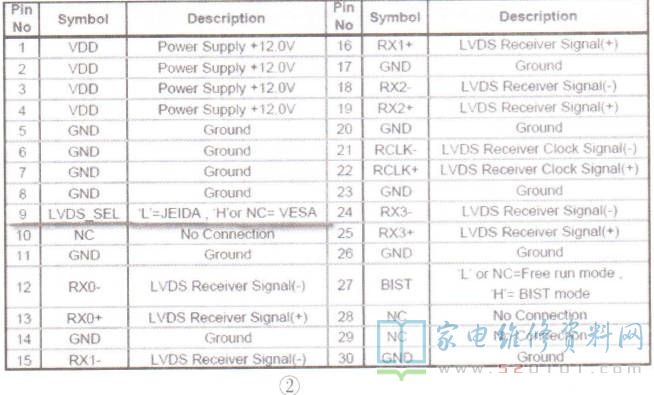

由于该机采用的是华星光电屏，所以可能是主板软件与屏参信息不匹配引起了图像倒立故障。出现这种故障，通常只需进入维修模式，修改正确的屏参信息即可恢复正常显示，但该机进入维修模式后，无论怎样调整屏参，都无法使图像恢复。图像倒立故障跟使用的显示屏参数有着直接的关系，即主板软件必须与屏对应匹配，若出现软件版本和屏参信息不一致，会出现花屏或图像倒立，甚至还会出现黑屏现象。另外，除了主板软件与显示屏参数匹配外，还需屏厂家提供的LVDS格式选择脚的高低电平状态，这也是图像显示正确的关键之一G、京东方上屏插座⑨脚功能如图1、图2所示。
LVDS格式选择脚，不同屏厂家所设置高低电平不一。该机芯原配主板软件所配LG屏的⑨脚是低电平(“VESA"格式)，京东方屏⑨脚采用的是“JEIDA”格式，要求为高电平(HV320WHB-N80京东方屏，LVDS发送编码时序不同，屏参也是不能正常调整过来的)，这就是图像倒立的原因。由于该故障是因更换了不同厂家屏(原用LG屏，更换华星光电屏)而出现的图像倒立现象，所以参照上述分析，只有通过改变LVDS格式的屏地址电阻方式才能解决。于是直接去掉屏地址电阻RI28(02)，图像显示一切正常，故障排除。相关电路如图3所示。
提示:虽然该故障看似简单，但在分析检修该故障时，首先要搞清楚到底是屏参错误，还是更换的软件有问题，即便同一厂家屏，因其LVDS信号时序编码不同，也会造成图像倒立的。一-般正常情况下，若通过进入维修模式修改屏参，仍然出现图像倒立或花屏现象，就需检查上屏插座的LVDS格式选择脚是处于高电平还是低电平状态，最后再通过修改屏地址电阻，来适应不同厂家屏LVDS格式的需求。
