长虹LED58C3000iD液晶电视灰屏的故障应急修理过程（图）

摘要：

接修一台58寸长虹液晶电视LED58C3000iD液晶电视，如下图1和图2所示，采用的是奇美58寸液晶模组，故障表现为灰屏显示，声音正常。由于平时积累过不少液晶知识，直接拆开测量逻辑板工作电压，VGH=0

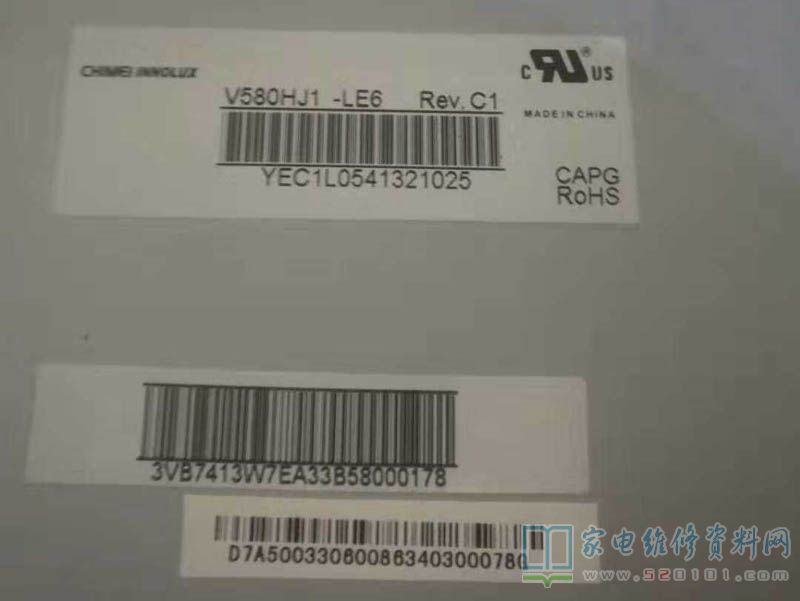

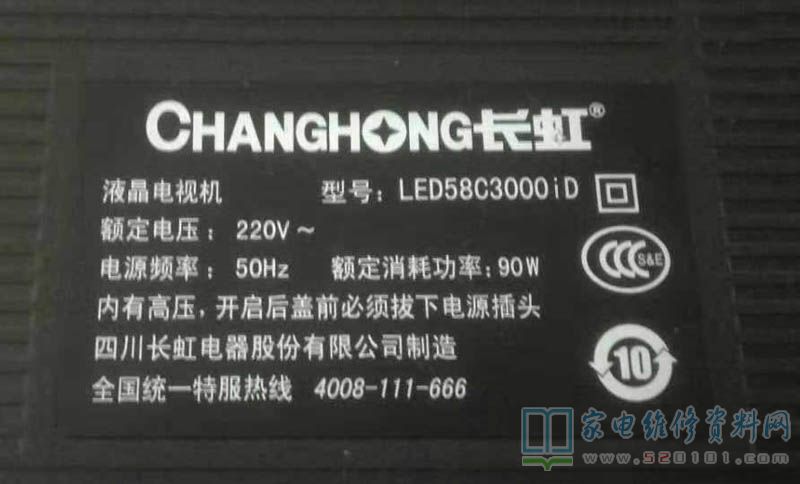

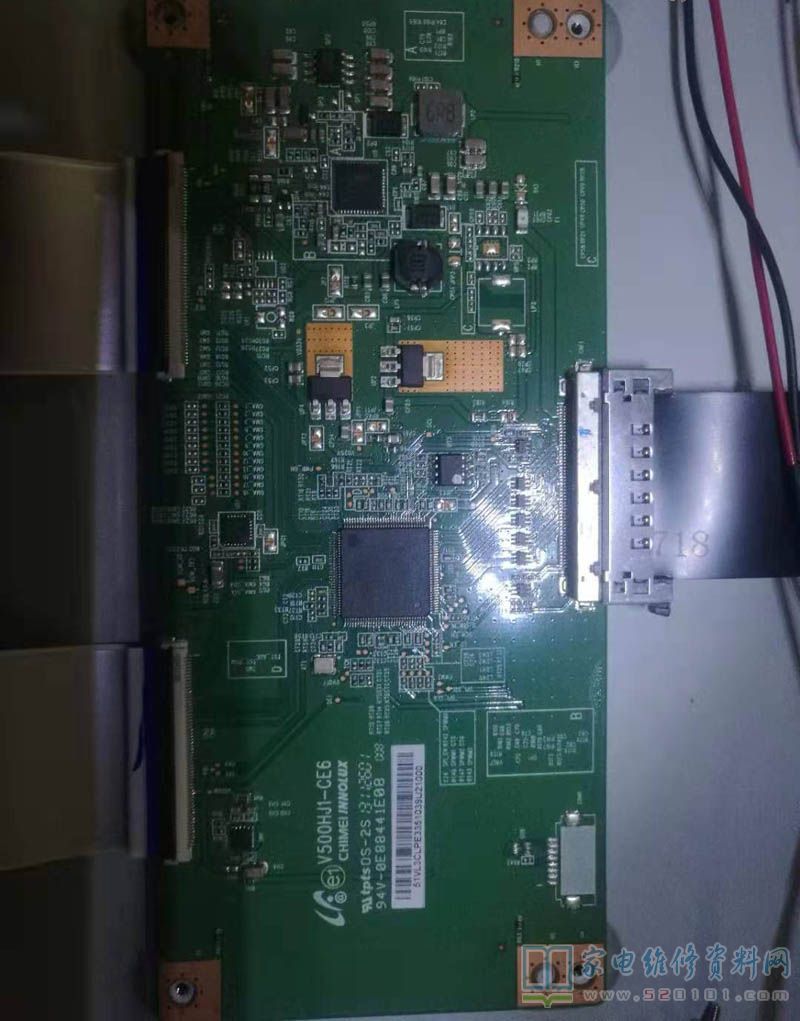

     接修一台58寸长虹液晶电视LED58C3000iD液晶电视，如下图1和图2所示，采用的是奇美58寸液晶模组，故障表现为灰屏显示，声音正常。由于平时积累过不少液晶知识，直接拆开测量逻辑板工作电压，VGH=0 VGL=0   VCC=12V ，芯片无发热烫手现象， 逻辑板有2条排线接了液晶2个边板。

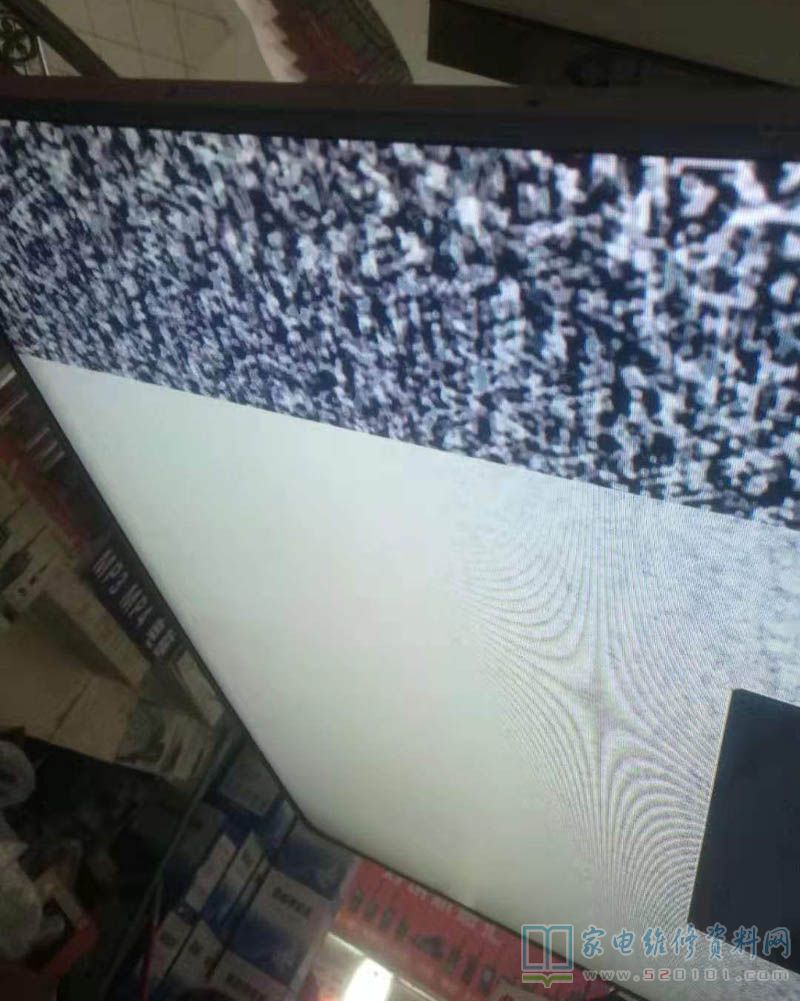

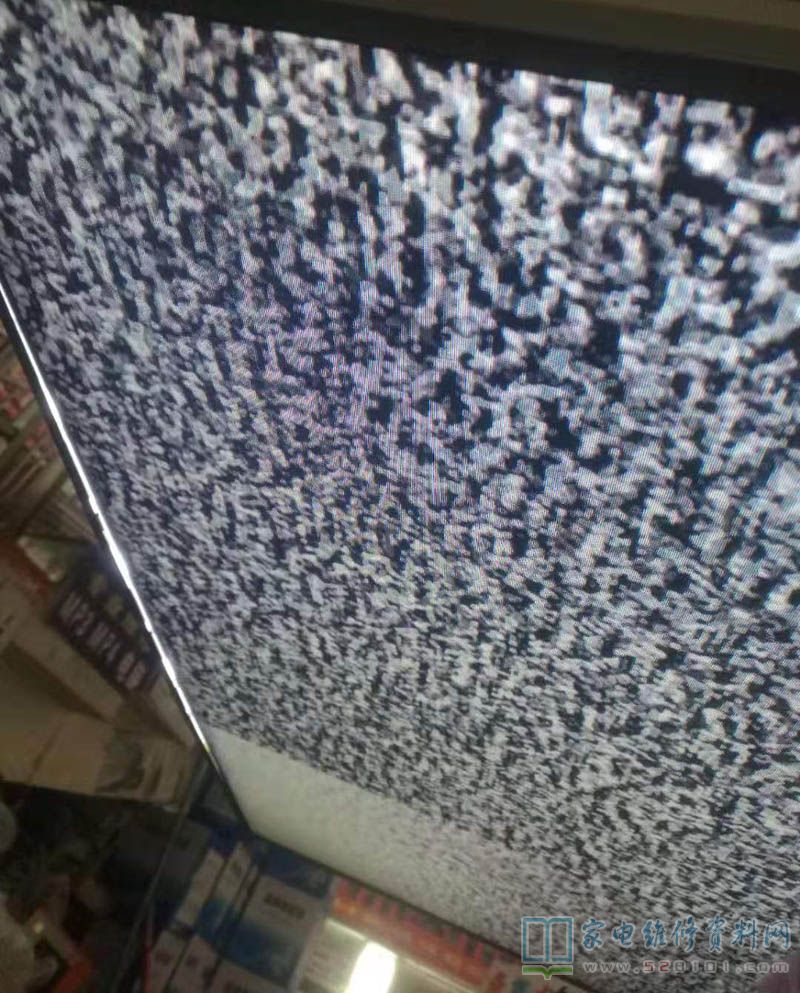

拆一边再说，关机拆了左边，屏幕有变化了，一半显示一半白，再换另一边排线，原故障现象。分析是屏左边Y轴或边板出问题了。 边板上跑线路，无短路。只好断了左边的VGH供电，装好排线， 全屏显示了。

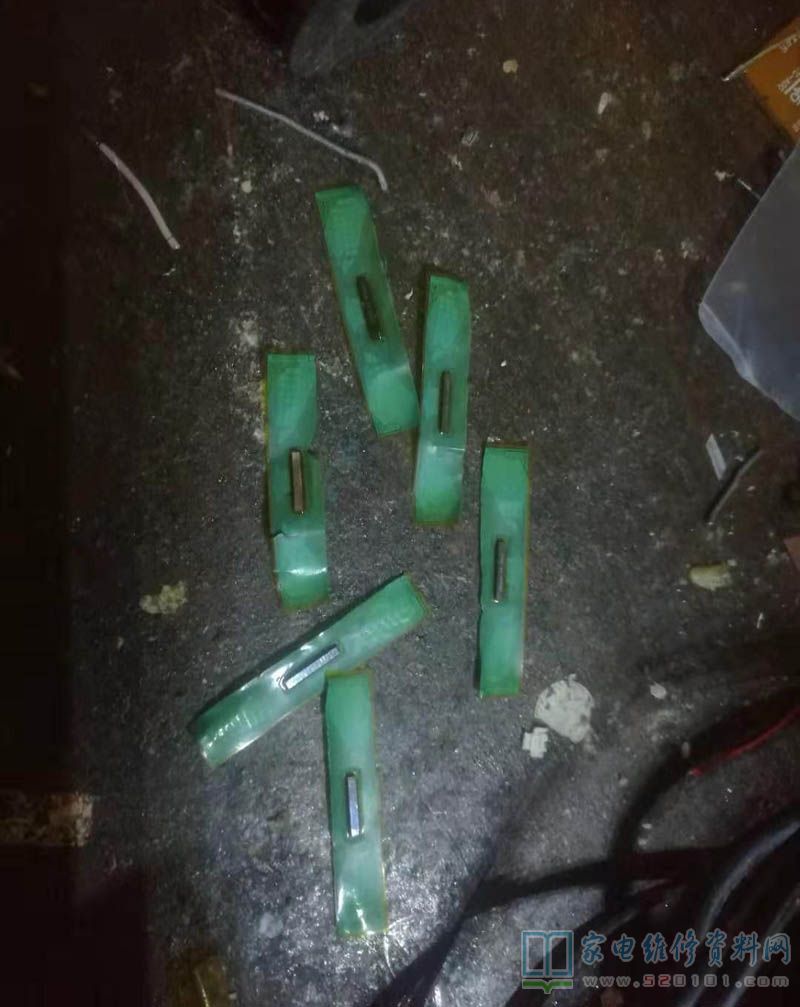

只是左边拖尾发暗。 听说奇美屏32寸以上两边都有对称的耳朵（TAB），开撕。 小心翼翼拆开屏大框，不要拿出液晶玻璃， 用卡片插入屏左边中间缝隙。 再用手指顶住。看到左边6个耳朵，一个个撕，撕一个开机看一下

暗区亮一横向区域，基本上撕哪个，哪个管辖区域就好了。 全撕了显示就正常。

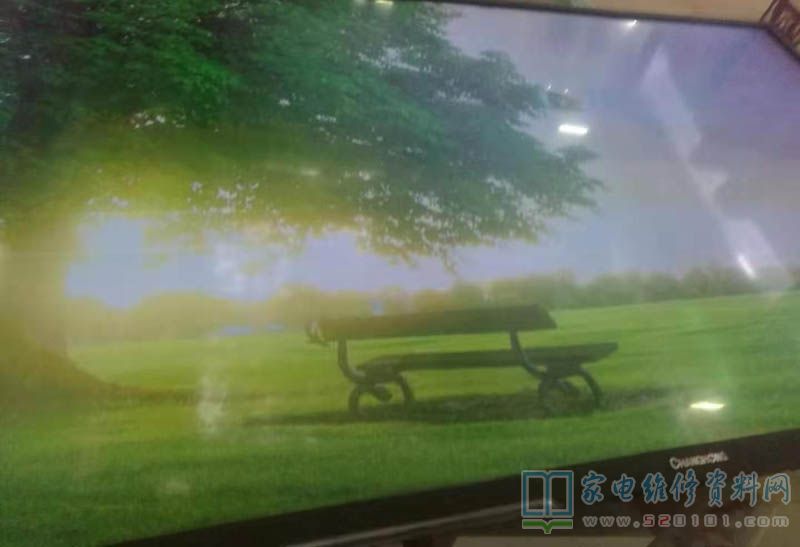

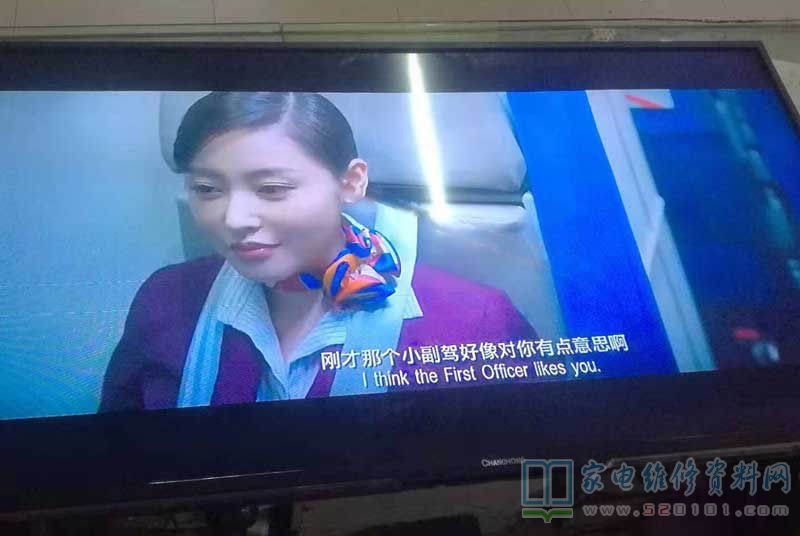

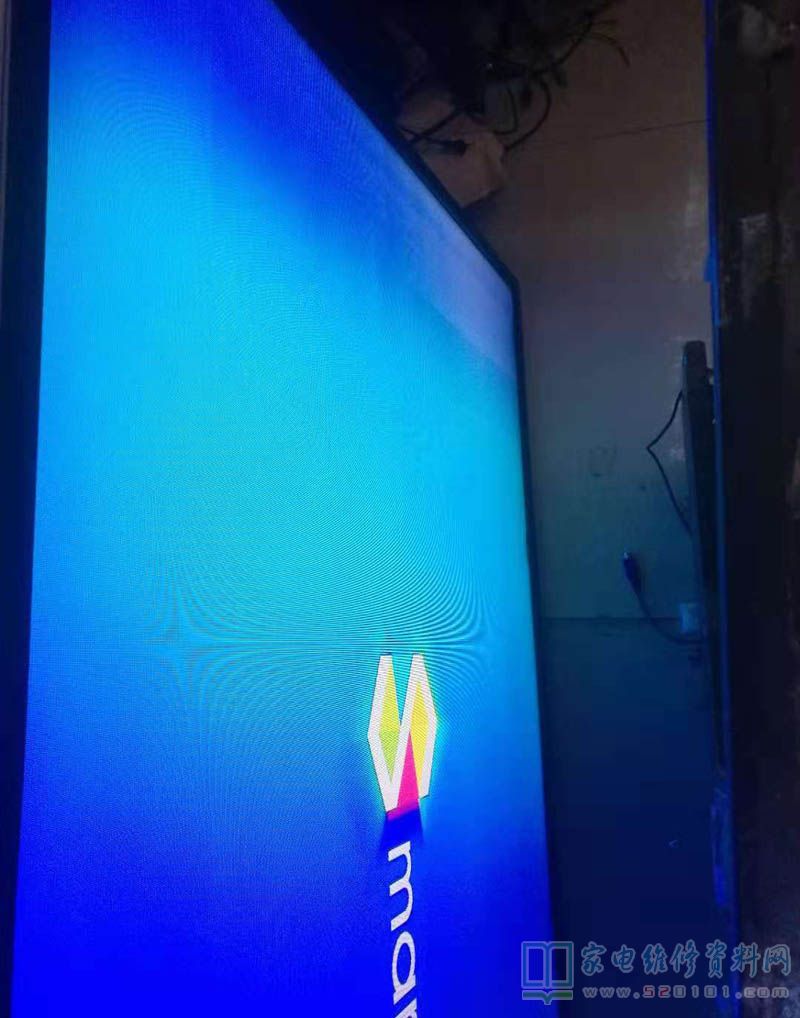

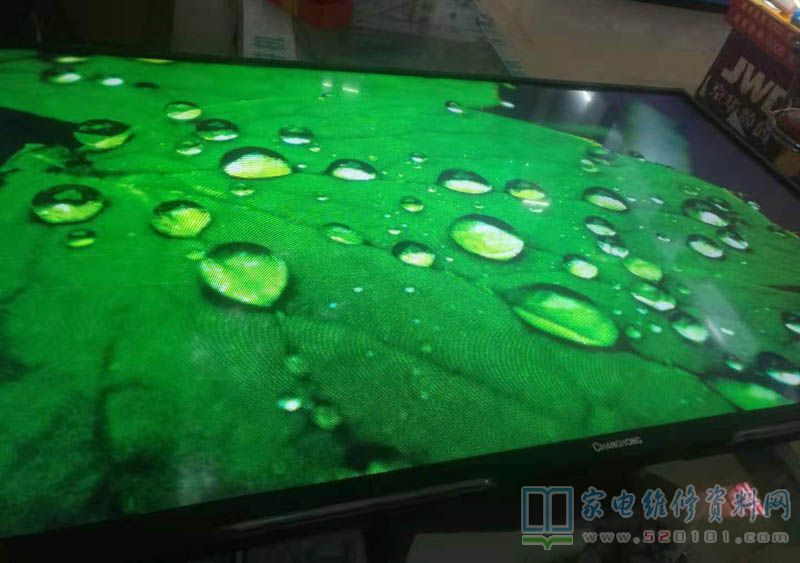

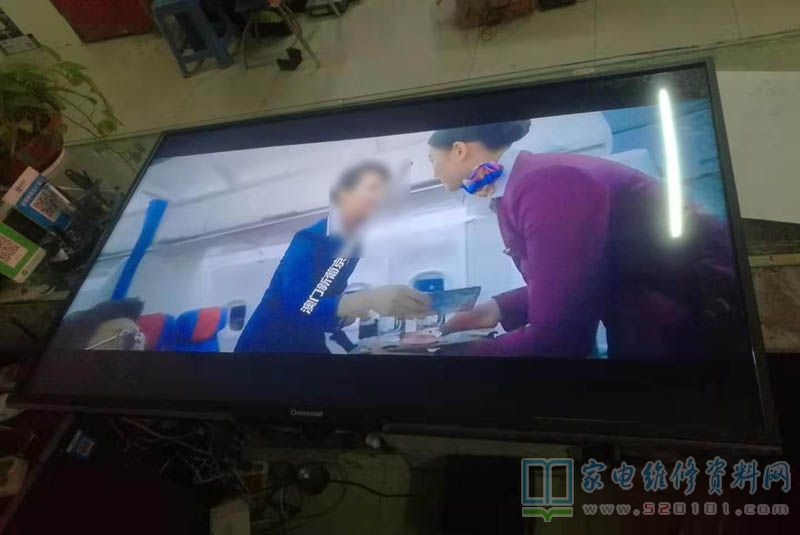

但出现了2根很细的亮线在中部，左边仔细看明显点，右边看不出。估计是大屏Y轴设计的原因，与其报废，只好这样了，不像液晶损坏的一线屏，大部分用户还是能接受的，扣屏装机。屏效果还不错，播放大片，放几张修复拷机图给大家看看

 撕耳朵只能用于32寸以上，两边有对称的耳朵才可能成功的。 撕只一边有耳朵的，撕错边，撕32寸以下的都会报废液晶，失败告终。
