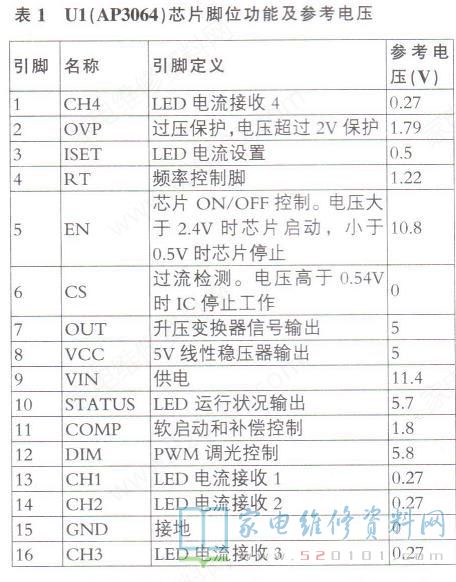

接修一台长虹欧宝丽LED42E20液晶电视(机芯:LS39SA)，故障现象是背光闪一下即灭。该故障比较常见，二次开机背光灯闪亮一下，说明背光控制电路及驱动升压电路基本正常，引起故障的原因通常是LED驱动保护电路或者LED灯串开路/短路。该机采用电源电压形成及LED背光驱动电路二合一电源板(板号为HSM35D-4MF120)，首先上电测量电源板输出插座cON202的①、②脚LED+电压，起初为90V随后逐渐降为36V(正常应该为稳定的90V)，故判断背光驱动的保护电路已动作。为进一步判断过压还是过流保护，在开机瞬间测量背光驱动芯片U1 (AP3064) 的②脚(oVP)电压为2.8V(正常为1.8V)，说明是过压保护。U1(AP3064 )芯片各引脚功能及参考电压如表1所示。

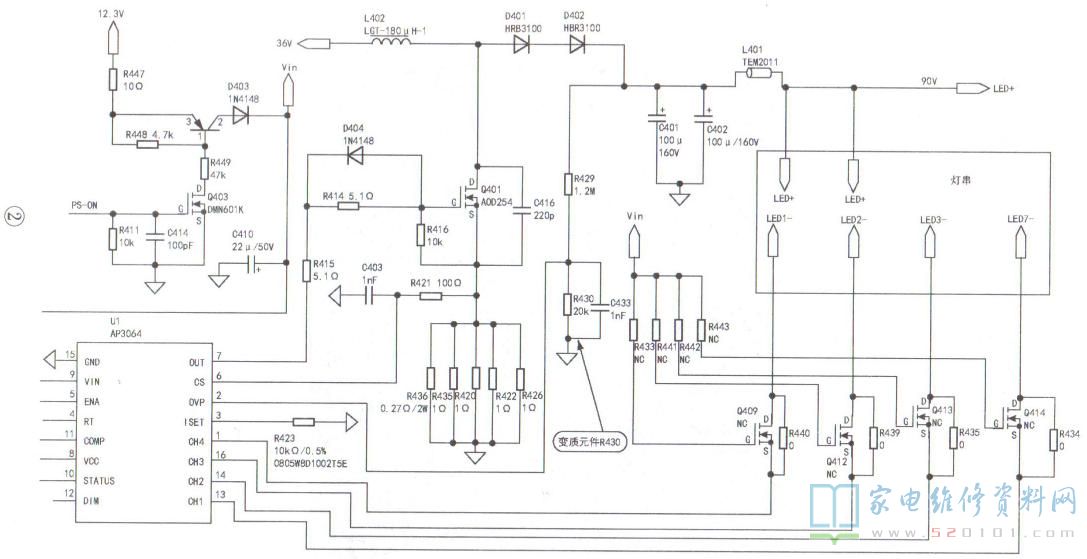

分析背光驱动升压及保护电路的工作情况:+12.3V经主板送来的PS-ON开机高电平控制信号，通过MOS管Q403及三极管Q411导通后，再经D403隔离、C410滤波得到VIN电压，为U1的⑨脚供电。同时，主板送来的BL-ON点灯控制信号送至U1的⑤脚，亮度脉宽调整信号(PWMDIM)送至U1的②脚，此时背光驱动电路开始工作，并从U1的⑦脚输出激励驱动脉冲，驱动Q401工作于开关状态，并与储能电感L402和续流管D401、D402、滤波电容C401、C402配合，将电源电路形成的+36V电压提升到90V左右，为LED背光灯串提供电压;另外，LED灯串负极电流反馈至U1的1、13、14、16脚，由u1对LED背光灯串电流进行控制，以确保LED背光源稳定。背光驱动的输出电压90V经电阻R429、R430(20k)分压后，连接到U1的②脚(OVP，过压保护端)，实测②脚电压为2.8V，明显高于2V，故触发芯片内部OVP过压保护动作，从而引起背光灯闪亮一下后熄灭。顺路检查发现，分压电阻R430变质为64k，换为相同阻值的20k电阻后，故障排除。相关电路如图2所示。
