长虹43Q3T液晶电视（ZLH74GI机芯）花屏的故障维修

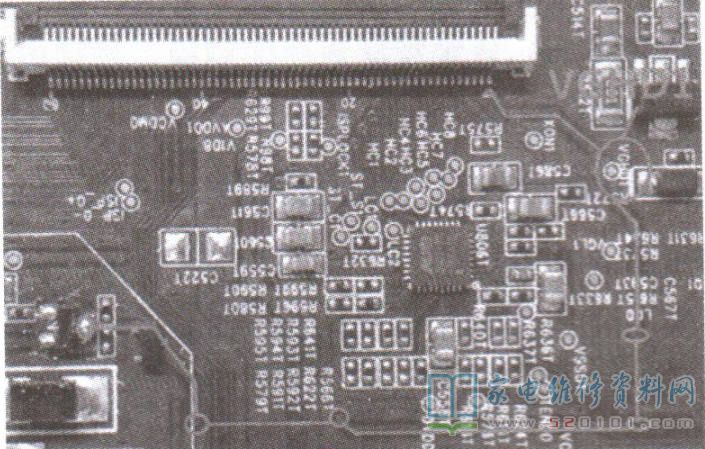

       接修一台长虹43Q3T液晶电视，故障表现为花屏。此故障的原因有主板、T-CON板或屏内部驱动电路异常此机采用2合1主板(主板、T- CON板一体板)。首先测量主板电路的相关电压未发现异常，转向测量T-CON板电路的V12、VID8、vGH1、VDD1、vCDMO、AVDD1、vGL1电压均正常。测上屏插座JK02T JK01T相关电压，发现JK02T①脚( VGHD1 )电压为2.61V，但正常值应为25.3V。顺着铜箔及过孔查找，发现此电压由三极管U57T②脚输出，如图所示。

       实测U57T①脚(b极)电压为2.61V，②脚(c极)电压为2.61V，③(e极)电压为25.6V，①、②脚电压明显异常，拆下FU57T检查发现其b.c极击穿。用同型号的三极管代换后开机，测得U57T的b.c、e极电压分别为20.23V、25.3V、25.3V ，故障排除。
