长虹LED42C2080i液晶电视（ZLM41机芯）HDMI端输出无图像

       接修一台长虹LED42C2080i液晶电视(机芯:ZLM41 )HDMI端输出无图像。据用户反映，该机使用高清机顶盒没有图像显示，但TV状态下有图像，由此说明该机电源板和主板工作基本正常。将机顶盒高清线拔出并处理，重新插入HD-MI接口，在节目源找到HDMI状态后确认，HD-MI1和HDMI2均没有图像。为进-步判断故障部位，又用AV信号进行测试，也没有图像。

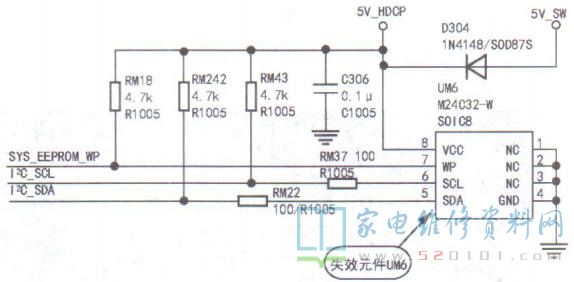

       难道HDMI、AV信号端口电路同时损坏了?应该不会的，这种情况一般是在高压或雷击后才会发生。本着先易后难的原则，先对该机软件进行检查，发现进入维修模式后软件版本号乱码，且机型、屏参、用户调整等信息全部为空，初步判断该机软件出现问题。于是下载相应的软件进行升级，发现此机对升级软件不识。因该机的机型、屏参、用户调整等信息全都存储在用户存储器UM6 (M24C32-W) 中，检查UM6的5V供电、总线(SDA.SCL )等均正常。直接更换UM6，开机再次进入维修模式，发现机型、屏参、用户调整等信息全部恢复，同时HDMI/AV端口信号播放正常，故障排除。部分电路如图1所示。
