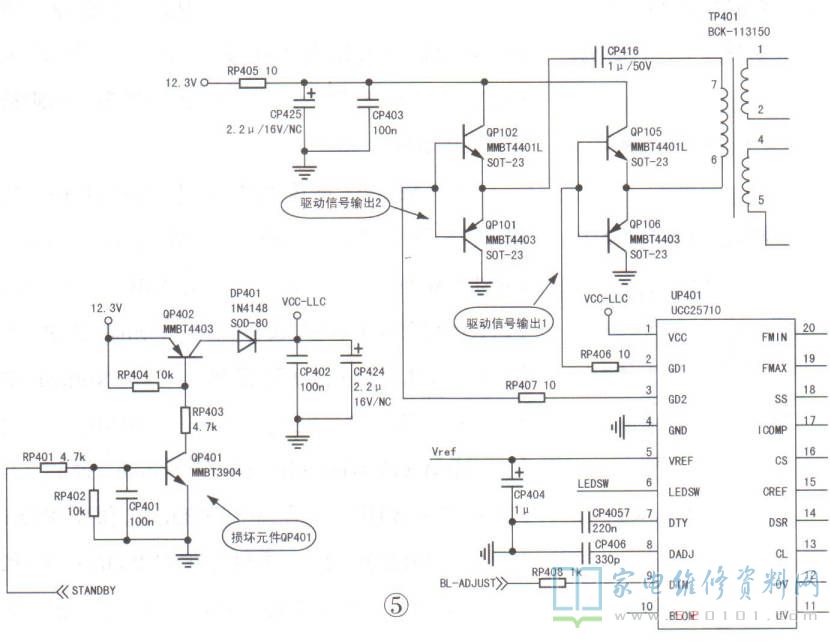

接修一台长虹50U1A液晶电视(ZLS58GiP机芯)，故障表现为图像闪烁。断开信号源试机，发现在蓝屏状态下背光闪烁，检查背光驱动电路，发现背光驱动电压LED+在135V~169V之间波动，看来故障系背光驱动电压不稳所致。该机背光驱动芯片UP401(UCC25710)①脚(vCC-LLC)在得到12V供电，⑨脚(BL-ADJUST )得到背光调节电压3.5V，①脚(BL -ON/OFF )得到背灯开启电压3.3V后，分别从②脚和③脚输出驱动脉冲信号，去激励推挽放大管QP105、QP106和QP101.QP102，使其工作于开关状态，在变压器TP401次级形成背光驱动电压LED+ ，如图1所示。
上电，测PFC-380V电压正常，排除因PFC电压异常导致背光闪烁的可能性，进一步检测发现UP401的①脚(vCC-LLC)供电在8V~10V之间波动，悬空①脚再测，电压仍波动，由此判定问题出在vCC-LLC供电形成电路中，二次开机后，主芯片输出高电平控制信号STANDBY，三极管QP401饱和导通，QP402也随之导通，输出VCC-LLC供电。检查上述元件，发现QP401性能不良，换新后故障排除。此时测得UP401①脚电压为稳定的12V，背光驱动电压LED+为稳定的170V。
