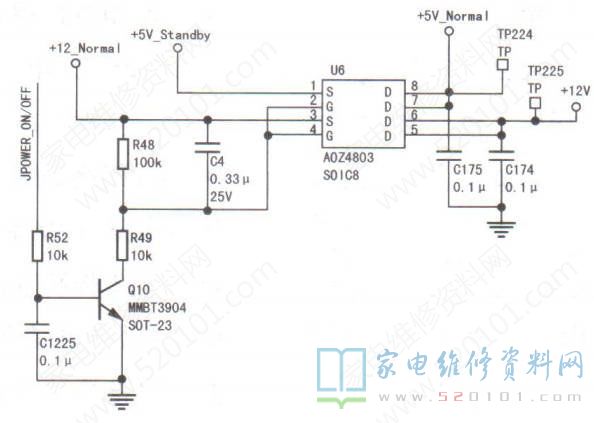

接修一台长虹42U2 (LJ3W)液晶电视，采用的是ZLS59Gi机芯。故障表现为二次不开机。通电后测得电源板上插座cON19(与主板相连)的⑧~①脚的+12V_ Normal电压正常，这说明问题出在主板上。+12V_ Normal电压经U11(MP1499)变换得到+5V_ Standby待机电压，-路供给遥控和指示灯电路，另一路加到U6(AOZ4803 )①脚，二次开机后从⑦、⑧脚输出得到+5V_ Normal，如图1所示。
U6的③脚输入+12V_ Nomal电压，二次开机后，其、⑥脚输出+12V电压。+5V_ Standby电压通过U2 ( AMS1117L-3.3)稳压得到+3.3V_ Standby，供给主芯片U201 .(MSD6A628 )和EMMC-U1( THGBM4G5D1HBAIR); +5V_ Normal通过U5(AMS1117L- -3.3)IDO 稳压得到+3.3_ Normal， 供给主芯片U201和EMMC-U1( THGBM4G5D1HBAIR); +5V_ Standby通过U4(sY8077-1A)稳压得到+1.5V_ DDR，供给DDR. ( +MU1.MU2);+12V通过U9 ( MSH6000A )和U10(MSH6000A1 )DC -DC转换形成VDDC_ CPU_ 1.15V(CPU供电)和VDDC_ 1.15V(内核供电 )，供给主芯片U201。由于该机.上电后指示灯不亮，但电源板输出的12V电压正常，所以首先检查+5V_ Standby待机电压，结果该电压为0V。
测量U6各脚电压，发现①.③脚的输入电压正常，但⑤~⑧脚输出电压均为0V，测得Q10的基极电压为0.6V，这说明主芯片u201已给出高电平开机指令，判断U6损坏，换新后故障排除。
