长虹50Q1N液晶电视（ZLM50His机芯）无规律黑屏的故障维修

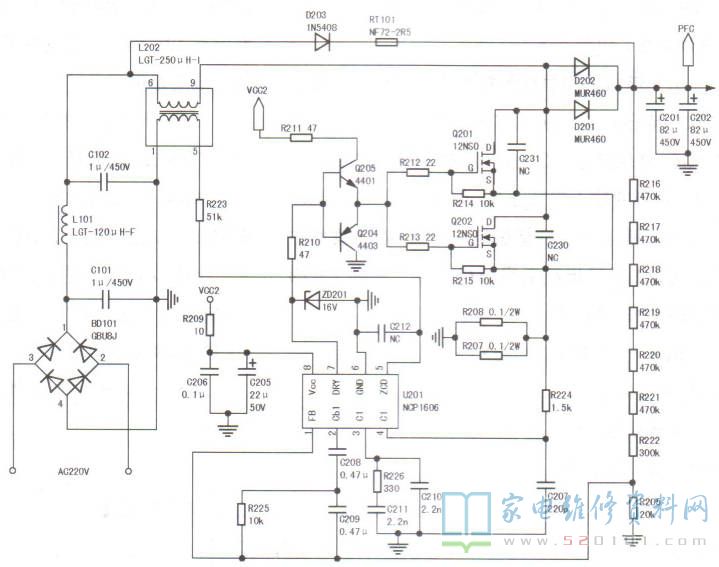

      接修一台长虹50Q1N液晶电视(机芯:ZLM50His)，故障表现为无规律黑屏。该机电源+背光驱动组件型号为HSL60D-16S6120。 在故障出现时，测得背光驱动电压LED+只有13V (正常值为67V)，且一直下降。首先检查背光驱动电路芯片U303(BD9479FV)的供电端④脚电压为12V，正常;②脚输出的驱动脉冲信号也正常，但MOS管Q408始终处于截止状态，其漏极电压仅为几伏。按理说，即使U303没有输出背光驱动脉冲，Q408的D极电压也应为48V才对，看来开关电源电路有问题。检查开关电源电路，发现PFC电压在340V~364V之间波动，明显异常，看来故障系PFC电压过低所致。但检查PFC电路(如图1所示)，没有发现异常。根据经验，印制板粘胶漏电会引起PFC电压异常，于是拆下PFC过压检测取样电阻R216~R222，将其粘胶清除干净后重新焊上，上电试机，故障排除。
