长虹49U1液晶电视(ZLS58GiP机芯)图像亮度暗的故障维修

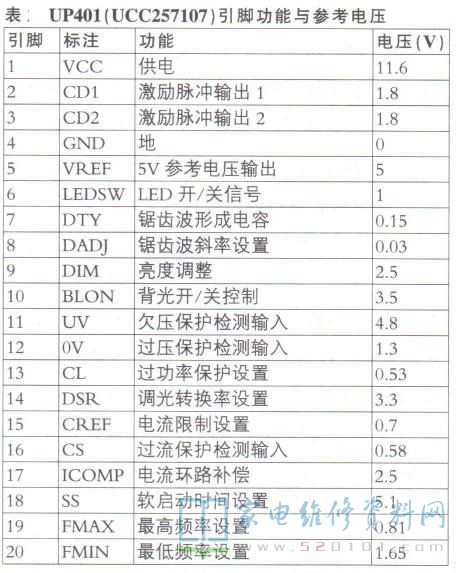

      接修一台49U1液晶电视，采用的是ZLS58GiP机芯，故障表现为图像亮度暗。上电试机，图像、声音基本正常，但图像亮度不够。根据故障现象分析，判断故障系背光驱动电压不足或灯条损坏引起，测量背光驱动输出电压为132V ，偏低(正常值为215V )，看来故障系背光驱动电压不足所致。上电，测量背光驱动芯片UP401(UCC25710)各脚电压，发现②脚电压为1.9V，高于正常值1.3V(UP401引脚功能及参考电压见表1。

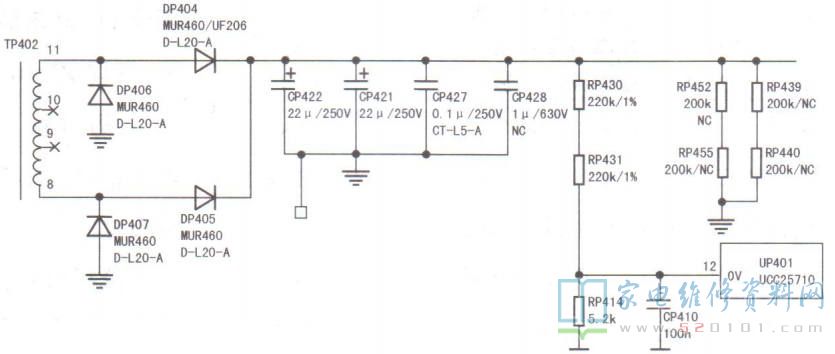

      检查UP401②脚外接的过压保护检测电路，如图1所示，发现电阻RP414的阻值已由5.2k增至8.4k。更换PR414后试机，故障排除。
