长虹55Q3T液晶电视（ZLH74Gi机芯）不开机的故障维修

      接修一台55Q3T液晶电视(机芯:ZLH74Gi)不开机，该机通电指示灯不亮，首先检测电源板(DMTM50D-1SF 560)的输出电压，发现12V电压(加载时)在2V~3V之间跳变，此时断开主板单独测量12V输出电压，正常。检查主板相关电路有短路的情况下，用同型号电源板代换后测试主板，一切正常，由此说明该机电源板(带不起负载)自身有问题。检测电源板12V形成电路及稳压取样电路元件，均未发现有明显故障，为什么空载时有12V电压输出，带载后电压就降低了呢?分析电路得知，要得到稳定的12V电压，取决于PFC电压形成的支撑，若PFC电压不正常，12V不可能有稳定的电压输出。

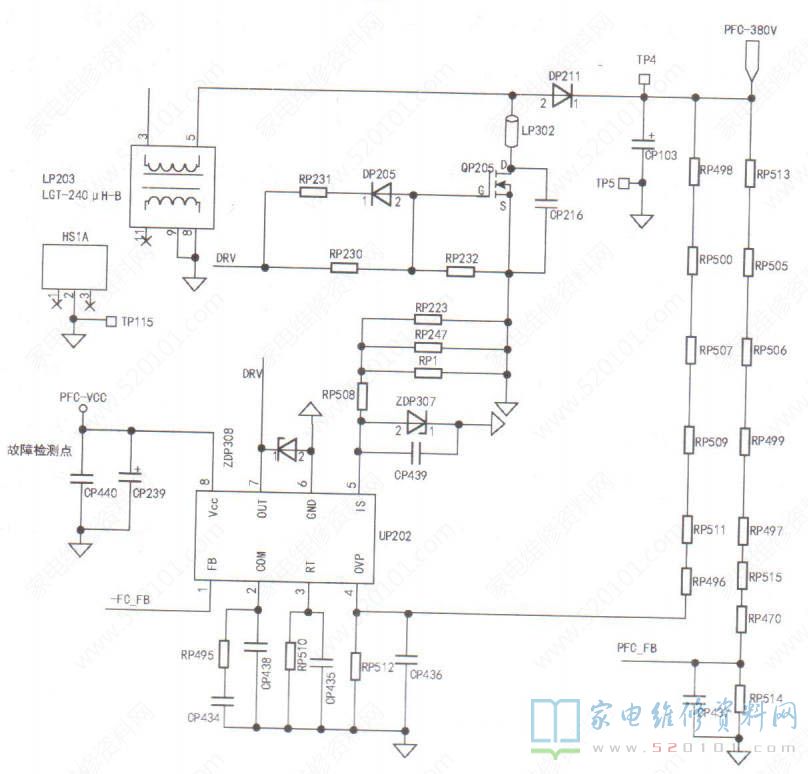

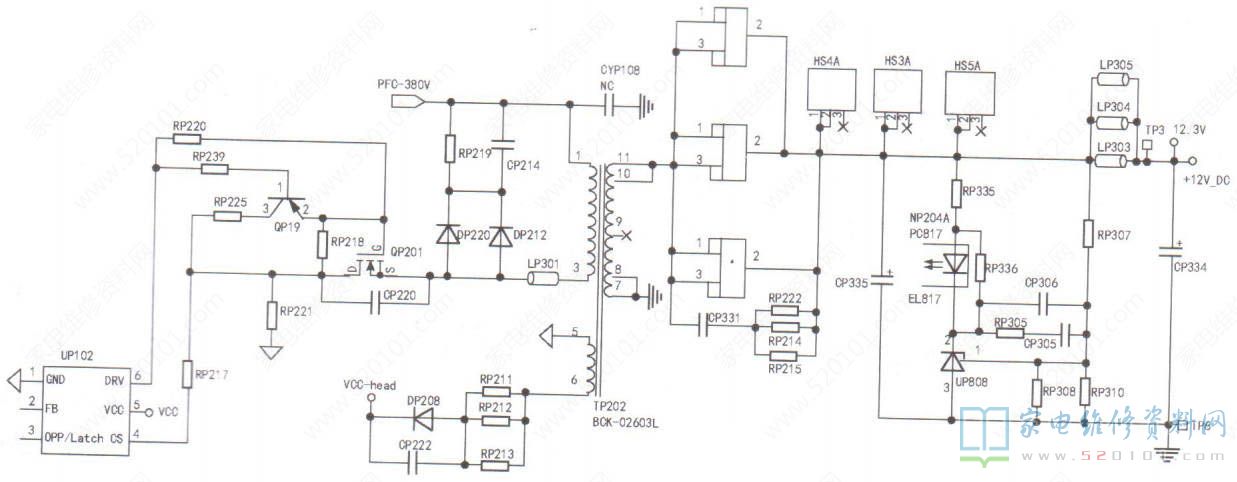

      为验证该判断是否正确，测量PFC电压为302V (正常为380V)，说明PFC电压电路没有正常工作。检测PFC电压形成芯片UP202 (FA1A0ON) 的供电⑧脚(PFC-VCC )外接的滤波电容CP239，发现其正反向阻值均为3022，明显不对，取下该电容测量依旧，说明该芯片内部存在异常，无法正常输出驱动脉冲去驱动MOS管QP205处于导通和截止状态，形成PFC电压380V。检查其外围元件，均正常，直接更换UP202后故障排除。相关电路如图1、2所示。
