长虹55A1U液晶电视(ZLS58Gi4X机芯)不开机的故障维修

      接修一台长虹55A1U型机(机芯:ZLS58Gi4X)，故障现象为不开机。通电后观察到，指示灯比正常亮时偏暗些，此时感觉应是待机电压不正常引起的。为证实判断，打开后盖，首先测量主板的待机电压处电感L1203输出端+5V_ Standby 电压，只有4.2V;再测由+5V_ Standby 通过U11 (LDO) 转换成+3.3V_ Standby 提供给主芯片的待机电压3.3V，只有2.4V。因指示灯、遥控、主芯片复位等正常工作均需待机5V和3.3V电压提供，所以，指示灯偏暗和不开机故障，-般都是待机电压偏低引起的。由于待机电压5V偏低(5V偏低使3.3V也偏低)，所以只需检查待机5V电压电路即可(是在断开负载，待机电压5V仍然偏低的情况)。检查+5V_ Standby形成的电源开关控制芯片U1203(TPS54428 )各脚电压，发现③脚只有0.2V(正常应为5.5V)，怀疑其外围滤波电容c80损坏，拆下检查发现该电容已无容量（无法对该芯片内部电源起到储能和有效滤波），进而欠压锁定动作，误导调整输出电压。更换同规格电容C80(1pF/16V)，开机测量待机5V和3.3V均正常，图像也显示正常，故障排除。

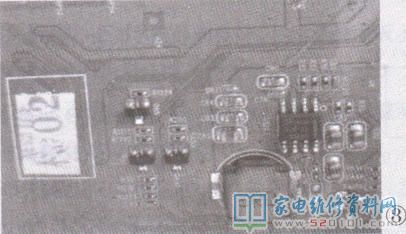

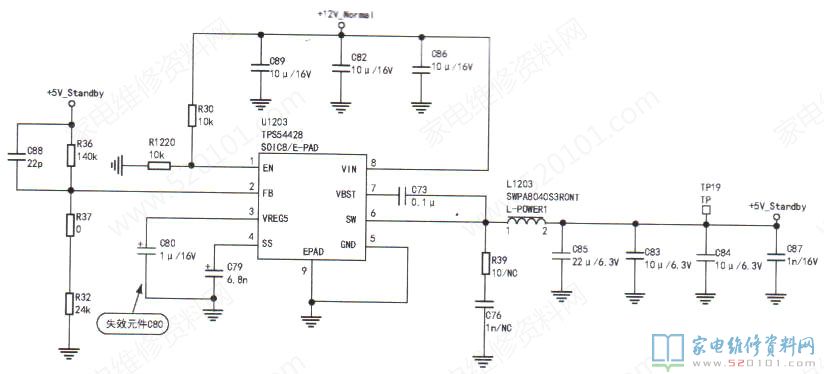

      U1203引脚功能及实测电压如表1所示，相关电路如图1所示，故障实物部位如图2所示。
