长虹55A7U(LJBX)液晶电视(机芯:ZLS82Gi)不开机的故障维修

2022-01-06 18:28:37  阅读 462 次 评论 0 条
摘要:

一台55A7U(LJBX)型机(机芯:ZLS82Gi),故障现象为不开机。不开机故障,首先检查由电源板产生的并送至主板插座JS01①~④脚的+12V_ PWR电压,正常;⑨~①脚的+18V_ PWR电压

        一台55A7U(LJBX)型机(机芯:ZLS82Gi),故障现象为不开机。不开机故障,首先检查由电源板产生的并送至主板插座JS01①~④脚的+12V_ PWR电压,正常;⑨~①脚的+18V_ PWR电压(供给伴音功放电路),也正常。进一步检查由+12V. PWR通过DC-DC或LDO转换成的+5V_ Standby、+5V_ Normal、12V_ Normal.+0.95V_ VD-DC、+0.95V_VDDC_ CPU、+3.3V_ Standby、+3.3V_ Normal、+1.8V_ Normal、+1.5V_ DDR、+1.22V_ DDR各路电压,除+2.5V_ DDR4电压为0.51V(异常),其余基本正常。连接打印工装,查看开机打印信息,如图1所示,不正常。于是,重点检查DDR的+2.5V_ DDR4供电(因之前已检查DDR供电1.5V和1.22V正常,2.5V异常)形成电路即可。在检查过程中发现,LDO转换块US03( AZ1117H-2.5 )的②脚输出电压为0.51V,而检查输入端③脚电压却为1.35V(正常为5V),明显不正常。

长虹55A7U(LJBX)液晶电视(机芯:ZLS82Gi)不开机的故障维修 第1张

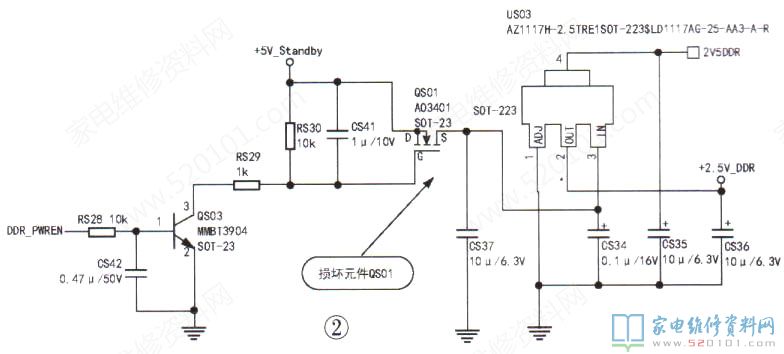

       接下来分析+2.5V_ DDR4电压的形成过程:如图2所示,首先从主芯片U1(MSD6A848 )的F5脚输出DDR. PWREN高电平控制信号,加至三极管QS03的基极,使其饱和导通,进而P沟道MOS管QS01(AO3401)在栅极得到低电平控制信号后导通,因其源极接有5V待机电压,故从其漏极形成5V电压,加至US03的输入端③脚,最终工作产生+2.5V电压,供给DDR4。在实际检测过程中,QS03的基极有0.6V电压,说明已正常饱和导通,而QS01的源极有5V电压,漏极输出1.35V电压,可以判定该管有问题。随后拆下QS01检查,发现管脚之间阻值存在较大差异,将其更换后,故障排除。

长虹55A7U(LJBX)液晶电视(机芯:ZLS82Gi)不开机的故障维修 第2张
