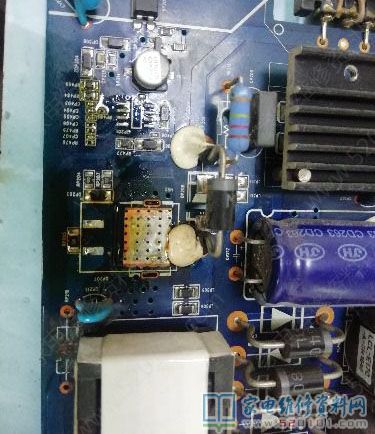

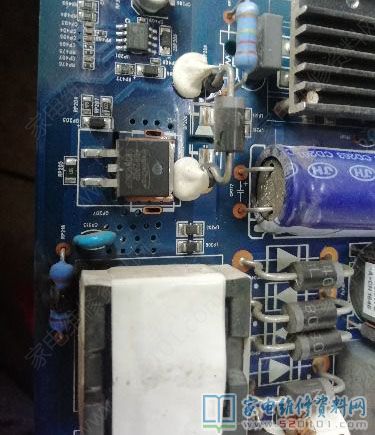

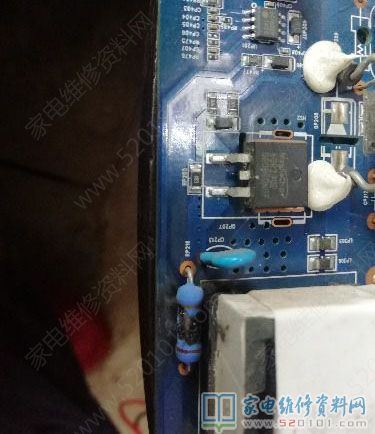

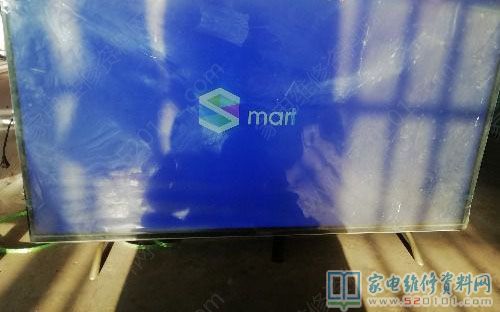

接修一台长虹55D3700i的液晶电视,插上电源,开不了机,指示灯不亮,开盖检查了保险,没有损坏,插电测300V电压正常,此机设得有PFC电路,然后发现储能电感旁一颗保险电阻RP216烧发黑,心想后面有短路造成的,用万能表测PFC电路的开关管Q207也损坏,和稳压控制振荡电路u201的5678脚也激穿,找块旧板拆来换了,测了所以对地无短路,试机一切正常。
