ZLS58机芯液晶彩电采用长虹公司近年来推出的一款低成本、高性能的机芯，主芯片采用MSD6A638，参数支持：USB支持视频格式：H.264/AVCxH.265/HEAC、TS、AVI、MPG、MKV、MOV、MP4、RM、RMVB、FLV等，USB支持音频格式：AC3、EAC3、DTS、WMA/HE-AAC、MP3，USB支持图片格式JPEG、PNG、BMP。ARMv8架构，64位，双核基本参数:Android5.1.CPU：Con-texA53双核、GPU：Mali-450mp4、H.265/VP9、EmbedDTMB/DVB-C、USB3.0、USB2.0、HDMI2.0、4kx2k/60Hz、BGA封装。该芯片为台湾晨星公司生产，主芯片性能在智能电视中算是中等偏上，所以该机芯彩电应是性价比较高的一款智能电视。

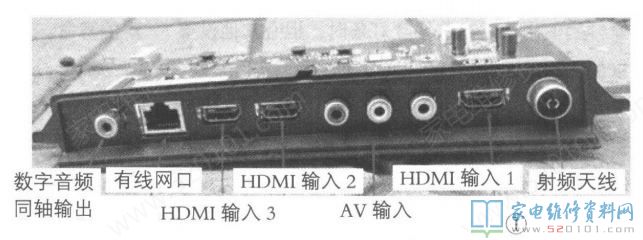

在长虹液晶彩电中，该机芯的代表机型是55E9600(曲面智能电视)，其主板外接功能端口(如图1所示)有HDMI、AV、网口、数字音频输出(同轴)、外接射频天线。与该型主板配套的4k液晶屏分辨率均为3840x2160，刷新频率为60Hz。
一、关键测试点
1.开/待机控制
时序市电AC220V接通后，电源板上的U2电路工作产生待机电压+12.3V/5.5A电流输出，送入J14插座的1-4针给整个主板提供工作电压，相关框图与实物如图2、图3所所示。

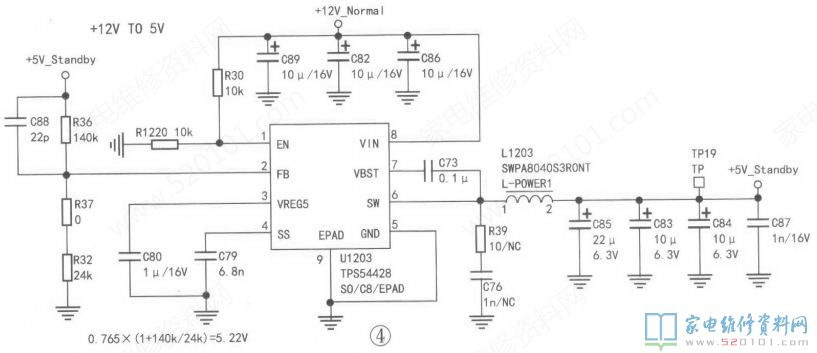

+12V_Nonnal电压进入后首先送入U1203(TPS54428)⑧脚，经稳压处理后由⑥脚输出4-5V_Standby待机电压，分别送入U4(SY8077-1A)④脚，再经稳压处理后由③脚输出1.5V/1A_Stand—by电流电压。相关电路如图4、图5所示。
U11(AMS1117L-3.3)③脚输入5.27V电压，经稳压处理后由②脚输出3.3VStandby电压，为U1A（MSD6A638JQ包含键矩阵、红外接收、复位等）和外挂DDR提供运行工作电压。此时CPU电路处于工作状态，得到二次开机指令后CPU发出各路开机指令，其中就有PWR-ON/OFF指令。相关电路如图6所示。

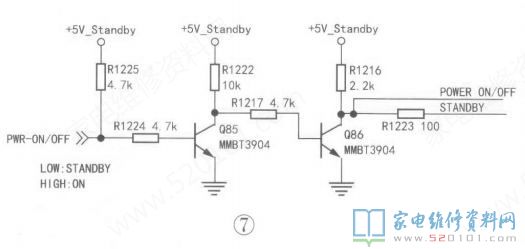

U1A的V3脚（PWR-ON/OFF）输出的高电平送入R1224隔离分压电阻的一端，同时在R1255上产生2.22V电压送入Q85的b极，使其导通，Q86截止，其c极产生3.7V开/待机控制电压，其电压分为两路（如图7所示），一路“POW-E1<_ON/OFF”信号送入R52电阻，经隔离分压后送入Q10的b极，QW导通（如图8所示），随之使U6（AOZ4803内置双MOS管）②、④脚电压拉低，在①脚输入待机+5V_Standby电压状态下由⑦、⑧脚输出4-5V_Nonnal电压，同时③脚输入+12V_Nomal电压，由⑤、⑥脚输出+12V电压，⑦、⑧脚输出的+5V_Normal电压，此时分别送入5路受控DC-DC电路来维持工作电压。
